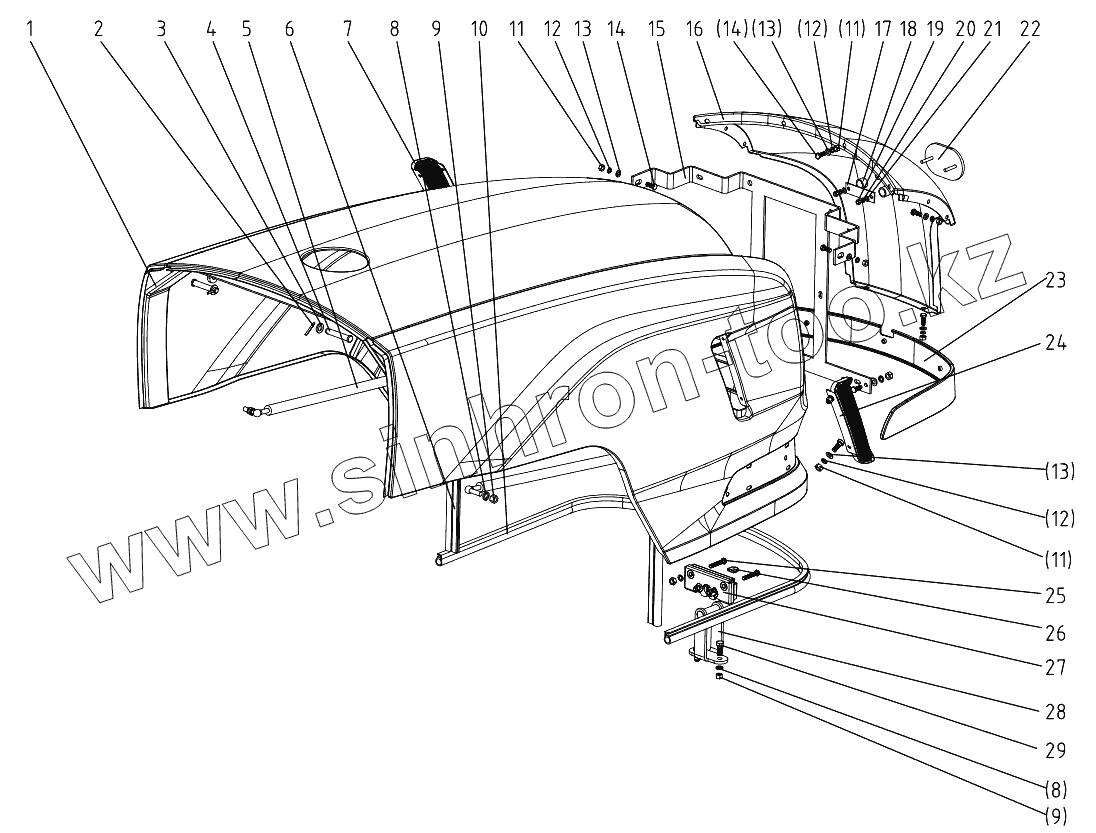

Каталог запасных частей к технике: DongFeng 504G3. Hood and Panel (A) 504G3.47.001-1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 504G3.47.011 | Engine Hood | |
| 2 | GB/T91-2000-3.2x30 | Split pin 3.2x20 | |
| 3 | GB/T97.1-2002-10 | Plain washer 10 | |
| 4 | GB/T882-1986-B10x60 | Clevis pin with head B10x60 | |
| 5 | (833635)/690x290x350N | Gas spring | |
| 6 | TFT.70.012 | 30# draught excluder strip | |
| 7 | 404-11.47.105 | Left radiator grill | |
| 8 | GB/T93-1987-8 | Spring lock washer 8 | |
| 9 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 10 | 800.47.101 | Rubber ring | |
| 11 | GB/T6170-2000-M6 | Hex. Nut M6 | |
| 12 | GB/T93-1987-6 | Spring lock washer 6 | |
| 13 | GB/T97.1-2002-6 | Plain washer 6 | |
| 14 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 | |
| 15 | 504-4.47A.014 | Bracket | |
| 16 | 504-4.47A.103 | Front cover | |
| 17 | 300.47.113 | Scutcheon bracket | |
| 18 | 350.47A.104 | Brand mark cushion sleeve | |
| 19 | GB/T6170-2000-M5 | Nut M5 | |
| 20 | GB/T93-1987-5 | Spring lock washer 5 | |
| 21 | GB/T97.1-2002-5 | Plain washer 5 | |
| 22 | 550.47E.101 | DF brand | |
| 23 | 504G3.47.018 | Front garnish | |
| 24 | 404-11.47.106 | Right radiator grill | |
| 25 | GB/T5783-2000-M6x35 | Hex.Head bolt M6x35 | |
| 26 | 550.47Е.105-1 | Rubber sheath | |
| 27 | 550.47Е.026 | Hood lock | |
| 28 | 504G3.47.023 | Lockpin | |
| 29 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
