Каталог запасных частей к технике: DongFeng 404G2. Steering System

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

10

11

12

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

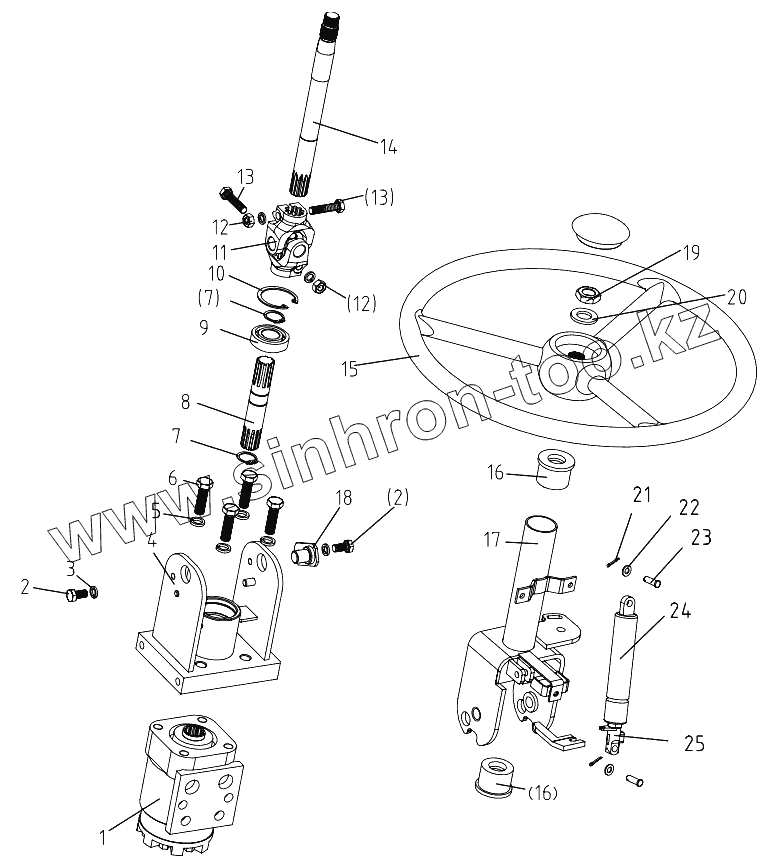

Позиция на иллюстрации	Заводской номер детали		Название детали
1	102S-1-50-07-D		Hydraulic steering gear
2	GB/T5783-2000-M8x16		Hex. head bolt M8x16
3	GB/T93-1987-8		Spring lock washer 8
4	504G3-E.40.021		Pedestal
5	GB/T93-1987-10		Spring lock washer 10
6	GB/T5783-2000-M10x35		Hex. head bolt M10x35
7	GB/T894.1-1986-20		Circlip for shaft 20
8	504G3.40.137		Spline
9	GB/T276-1994-6004-2Z		Ball bearing 6004-2Z
10	GB/T893.1-1986-42		Circlip for shaft 42
11	504G3.40.037		Gimbal
12	GB/T6170-2000-M8		Hex. Nut M8
13	GB/T5783-2000-M8x35		Hex. Head bolt M8x35
14	504G3.40.157		Steering shaft
15	550-1.40A.017		Steering wheel assy
16	304.40.112		Rubber sleeve
17	504G3-E.40.022		Bracket weldment
18	504G3.40.033		Pin(2)
19	GB/T6173-2000-M16x1.5		Hex. nut M16x1.5
20	GB/T97.1-2002-16		Plain washer 16
21	GB/T91-2000-3.2x18		Split pin 3.2x25
22	GB/T97.1-2002-8		Plain washer 8
23	GB/T882-1986-B8x28		Clevis pin with head B8x28
24	5206HX		Gas spring
25	132543		Release lever

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
