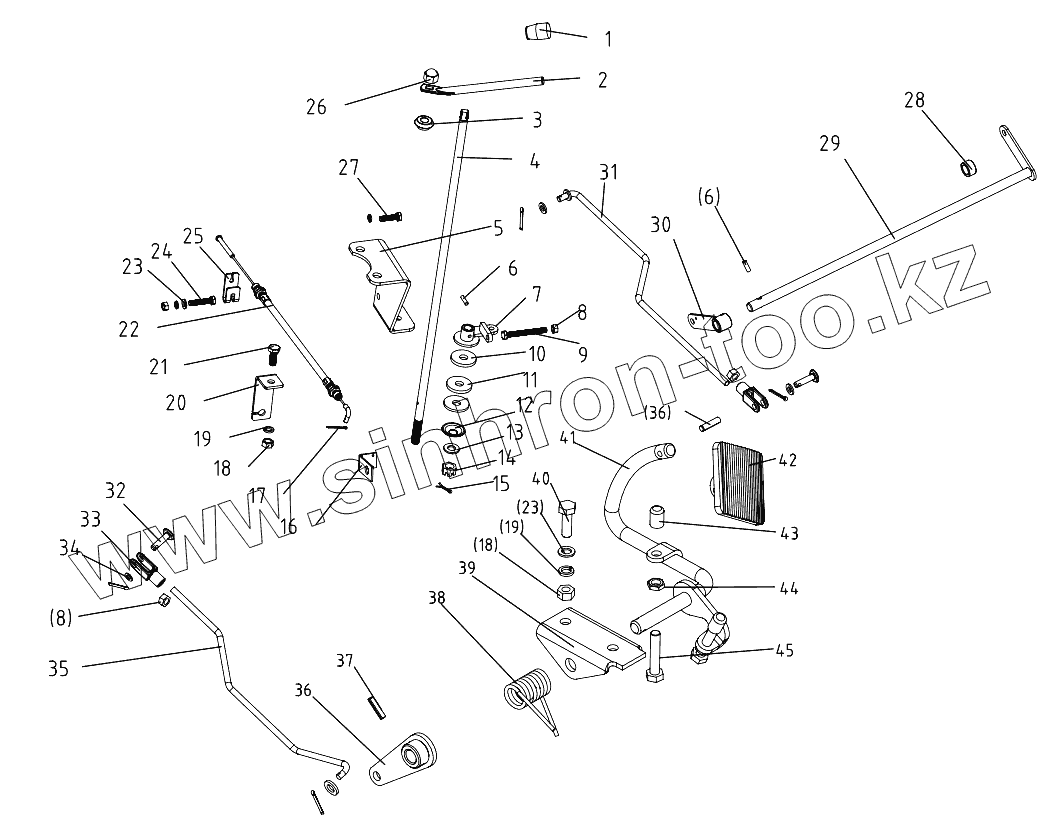

Каталог запасных частей к технике: DongFeng 404CE. Throttle Control Mechanism
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 81B.30.120 | Plastic handle | |
| 2 | 300.20A.109 | hand lever | |
| 3 | 300.20A.117-1 | Rubber band | |
| 4 | 300.20A.103 | Joy stick | |
| 5 | 300.20A.013 | Bracket, joy stick | |
| 6 | GB/T879.1-2000-4x16 | Slotted spring pin 4x16 | |
| 7 | 300.20A.016-1 | Rocker | |
| 8 | GB/T6170-2000-M6 | Hex. Nut M6 | |
| 9 | GB/T5783-2000-M6x55 | Hex. head bolt M6x55 | |
| 10 | 300.20A.111 | Friction disc | |
| 11 | 300.20.104 | Big washer | |
| 12 | 300.20A.105 | Disc spring | |
| 13 | GB/T95-2002-10 | Plain washer10 | |
| 14 | GB/T6181-2000-M10 | Hex. castle nut M10 | |
| 15 | GB/T91-2000-2.5x28 | Split pin 2.5x28 | |
| 16 | 300.20A.108 | Bracket () | |
| 17 | GB/T91-2000-2x16 | Split pin 2x16 | |
| 18 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 19 | GB/T93-1987-8 | Spring lock washer 8 | |
| 20 | 300.20A.107 | Bracket | |
| 21 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 | |
| 22 | 300.20A.014 | Pull-thread, hand throttle | |
| 23 | GB/T97.1-2002-8 | Plain washer 8 | |
| 24 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 | |
| 25 | 300.20A.110 | Collet | |
| 26 | GB/T923-1988-M10 | Hex. acorn nut M10 | |
| 27 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 | |
| 28 | 300.20A.101 | Cushion sleeve | |
| 29 | 300.20A.012 | Accelerograph transmission shaft | |
| 30 | 300.20.012 | Rocker | |
| 31 | 400B.20.012 | Throttle pull-rod | |
| 32 | GB/T882-1986-B6x22 | Clevis pin with head B6x22 | |
| 33 | 200.20.101 | Connect clevis | |
| 34 | GB/T97.1-2002-6 | Plain washer 6 | |
| 35 | 400-6.20.011-1 | Foot Pull rod, throttle | |
| 36 | 550.20.015-1 | Rocker | |
| 37 | GB/T879.1-2000- 5x20 | Slotted spring pin 5x20 | |
| 38 | 550.20.122-1 | Twist spring | |
| 39 | 550.20.121-1 | Throttle bracket | |
| 40 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 | |
| 41 | 254-5.20A.021 | Pull-rod, pedal axes | |
| 42 | 354-5.20.011 | accelerator pedal | |
| 43 | 550.20.120-1 | Rubber knot | |
| 44 | GB/T6172.1-2000- M8 | Hex. acorn nut M8 | |
| 45 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
