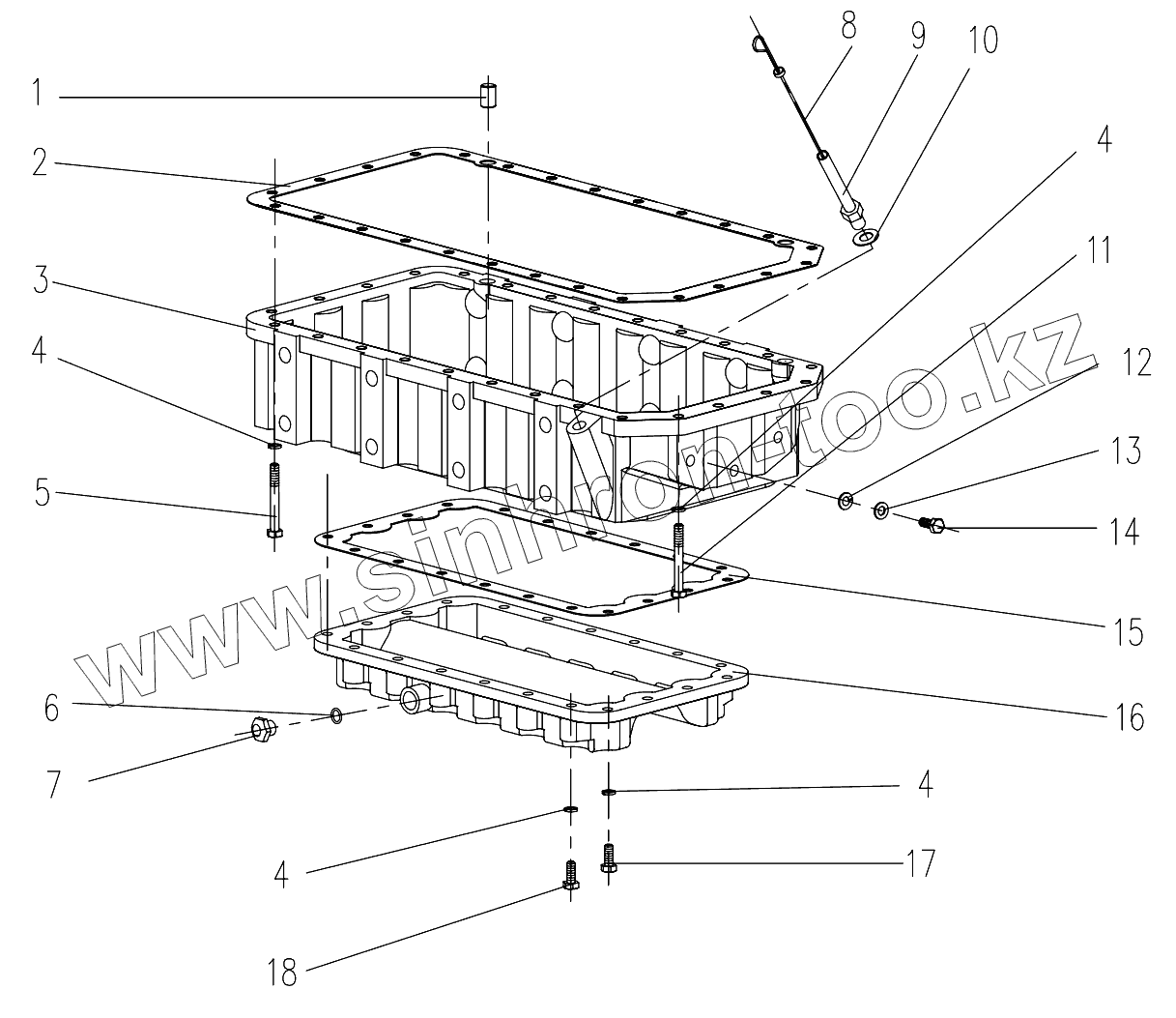

Каталог запасных частей к технике: DongFeng 404CE. Oil Sump Assembly
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N485T-03110 | Dowel pin | |
| 2 | ZN485T-11001 | Oil sump gasket | |
| 3 | ZN485T-11004 | Oil sump | |
| 4 | GB/T93-1987-8 | Spring lock washer 8 | |
| 5 | GB/T5782-2000-M8x55 | Hex. head bolt M8x55 | |
| 6 | GB/T3452.1-2005-11.2 x | O-ring 11.2x2.65 | |
| 7 | 195-01026 | Plug | |
| 8 | ZN485T-11007 | Oil dipstick | |
| 9 | CZ475Q-032200 | Oil dipstick pipe body | |
| 10 | QJ/MD05.01-12 | Fit together Washer 12 | |
| 11 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 | |
| 12 | GB/T93-1987-10 | Spring lock washer 10 | |
| 13 | GB/T95-2002-10-100HV | Washer 10-100HV | |
| 14 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 | |
| 15 | ZN485T-11005B | Auxiliary oil sump gasket | |
| 16 | ZN485T-11006A | Auxiliary oil sump | |
| 17 | GB/T5783-2000- M8x45 | Bolt M8x45 | |
| 18 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
