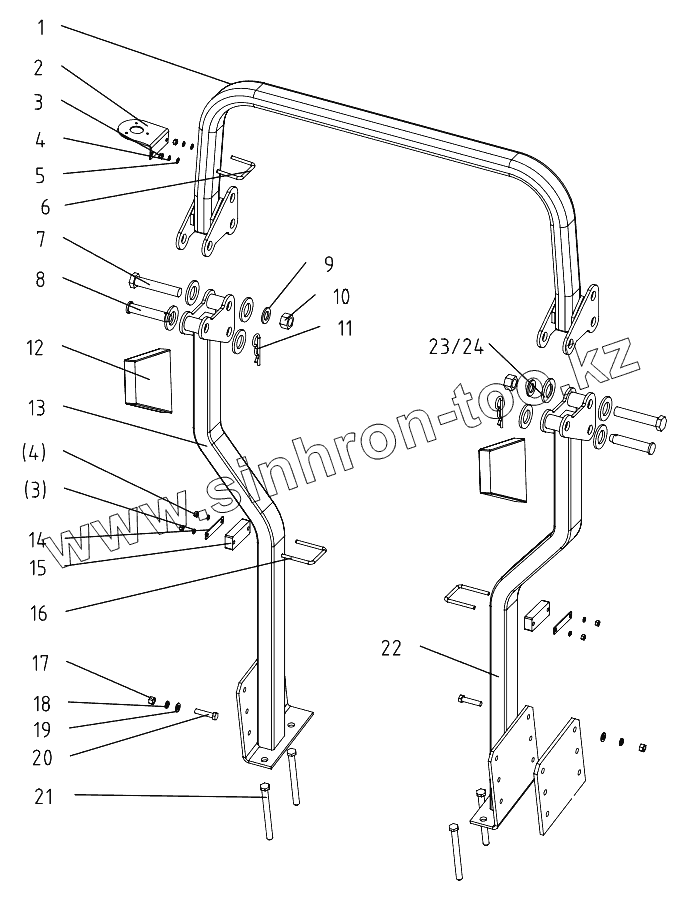

Каталог запасных частей к технике: DongFeng 404CE. Folding Safety Frame
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 400-6.46.011 | Upper frame weldment | |
| 2 | 400-6.46.108 | Caution light setting plate | |
| 3 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 4 | GB/T93-1987-8 | Spring lock washer 8 | |
| 5 | GB/T97.1-2002-8 | Plain washer 8 | |
| 6 | 400-6.46.109 | U type bolt | |
| 7 | 400-6.46.114 | Conneting bolt | |
| 8 | 400-6.46.110 | Lock pin | |
| 9 | GB/T97.1-2002-24 | Plain washer 24 | |
| 10 | GB/T6182-2000-24 | Hex. nut M24 | |
| 11 | 300.46D.114 | Spring lock pin | |
| 12 | 280.46J.110 | Rubber pad | |
| 13 | 400-6.46.012 | Right support frame | |
| 14 | 400-6.46.113 | Padding plate | |
| 15 | 400-6.46.101 | Rubber mat | |
| 16 | 400-6.46.111 | U type bolt (2) | |
| 17 | GB/T6170-2000-M12 | Hex. nut M12 | |
| 18 | GB/T93-1987-12 | Spring lock washer 12 | |
| 19 | GB/T97.1-2002-12 | Plain washer 12 | |
| 20 | GB/T5783-2000-M12x60 | Hex. head bolt M12x60 | |
| 21 | GB/T5782-2000- M16x185 | Hex. head bolt M16x185 | |
| 22 | 400-6.46.013 | Left support frame | |
| 23 | 300-6.46.102 | Rubber pillow | |
| 24 | 300-6.43.103 | Rubber pillow |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
