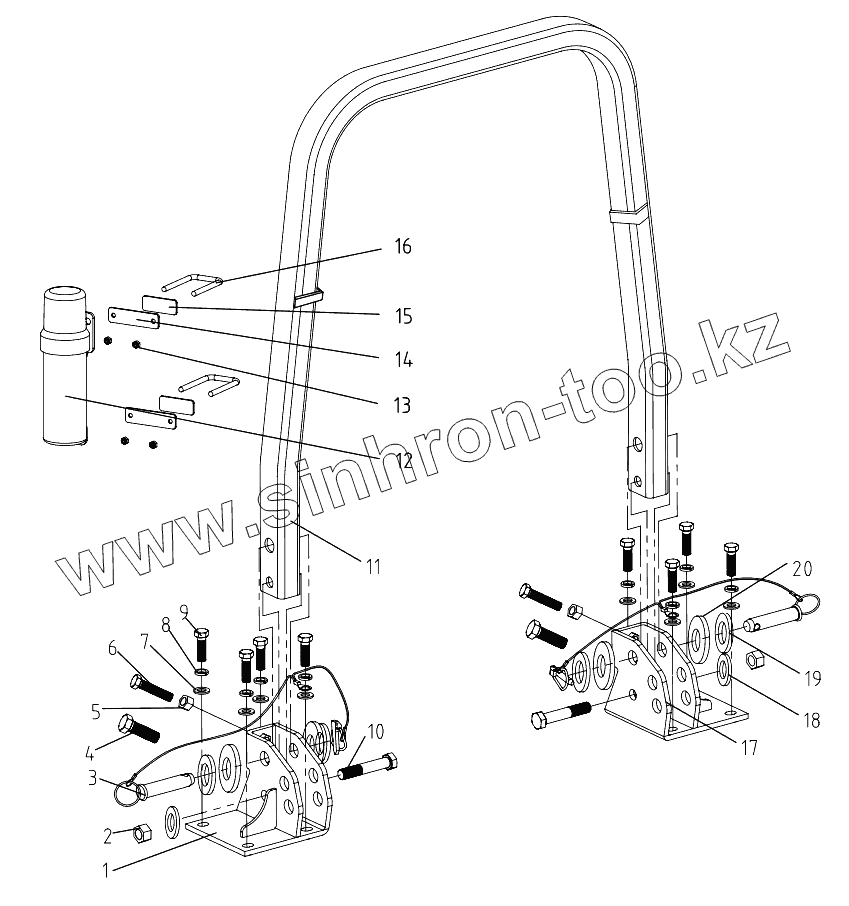

Каталог запасных частей к технике: DongFeng 304G2. Safety Frame
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 304-9A.46.011 | Left bracket, Safety frame | |
| 2 | GB/T889.2-2000-M20x1.5 | Hex. nut M20x1.5 | |
| 3 | 304-9A.46.014 | Lock pin | |
| 4 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 | |
| 5 | GB/T6170-2000-M12 | Hex. nut M12 | |
| 6 | GB/T5783-2000-M12x65 | Hex. head bolt M12x65 | |
| 7 | GB/T97.1-2002-16 | Plain washer 16 | |
| 8 | GB/T93-1987-16 | Spring Lock washer16 | |
| 9 | GB/T5783-2000-M16x45 | Hex.head bolt M16x45 | |
| 10 | GB/T5785-2000-M20x1.5x110 | Hex. head bolt M20x1.5x110 | |
| 11 | 404G2-6F.46.011 | Safety Frame | |
| 12 | 254-5.49.103 | Manual Holder | |
| 13 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 14 | 254G3.46.103 | Fixed plate | |
| 15 | 254G3.46.104 | Rubber blanket | |
| 16 | 304-9A.46.161 | U-bolt | |
| 17 | 304-9A.46.012 | Right bracket, Safety frame | |
| 18 | GB/T97.1-2002-20 | Plain washer 20 | |
| 19 | GB/T97.1-2002-27 | Plain washer 27 | |
| 20 | 504G3.46.115 | Rubber washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
