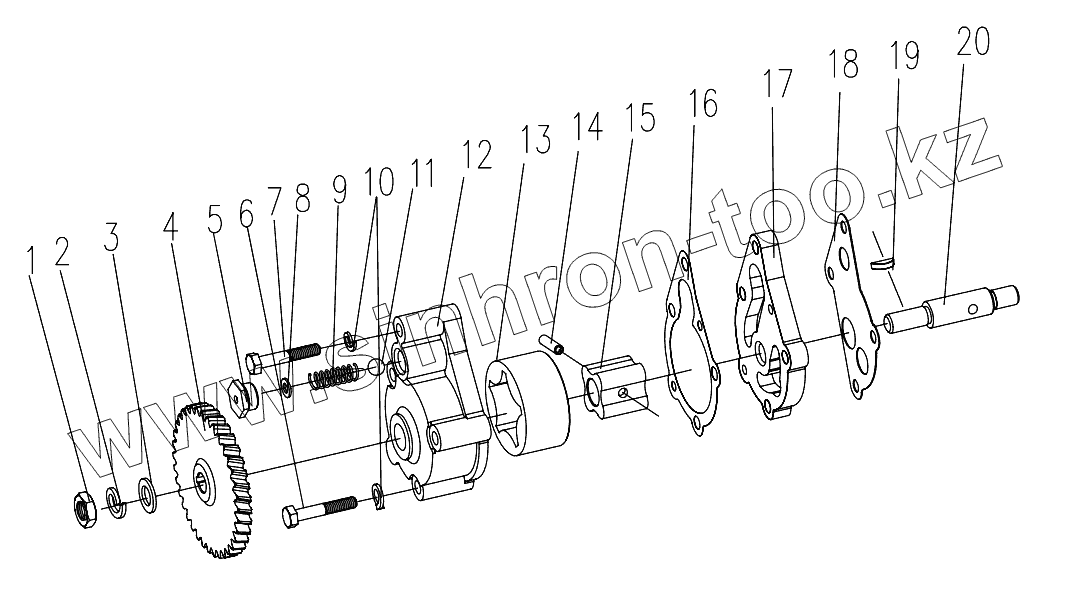

Каталог запасных частей к технике: DongFeng 304G2. Lubricating Oil Pump Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T6173-2000-M10x1 | Fine thread hex. nut M10x1 | |
| 2 | GB/T859-1987-10 | Washer 10 | |
| 3 | GB/T848-1985-10 | Washer 10 | |
| 4 | N485Q-13007(C)-1 | Oil pump gear | |
| 5 | N85-13006 | Pressure-limiting plug | |
| 6 | GB/T5782-2000-M6x50 | Bolt M6x50 | |
| 7 | GB/T5782-2000-M6x55 | Hex. head bolt M6x55 | |
| 8 | GB/T859-1987-4 | Washer 4 | |
| 9 | N85-13005 | Pressure-limiting spring | |
| 10 | GB/T859-1987-6 | Washer 6 | |
| 11 | GB/T308-2002 | Шарик | |
| 12 | N485-13001(A) | Oil pump body | |
| 13 | N485-13004(A) | Outer rotor | |
| 14 | N85-13103(A) | Cylindrical pin | |
| 15 | N485-13102(A) | Inner rotor | |
| 16 | N485-13008(A) | Adjusting shim | |
| 17 | N85-13002(A) | Oil pump cover | |
| 18 | N85-13003 | Gasket | |
| 19 | GB/T1099-1979-3x5x13 | Key3x5x13 | |
| 20 | N485-13101(A) | Oil pump shaft |
