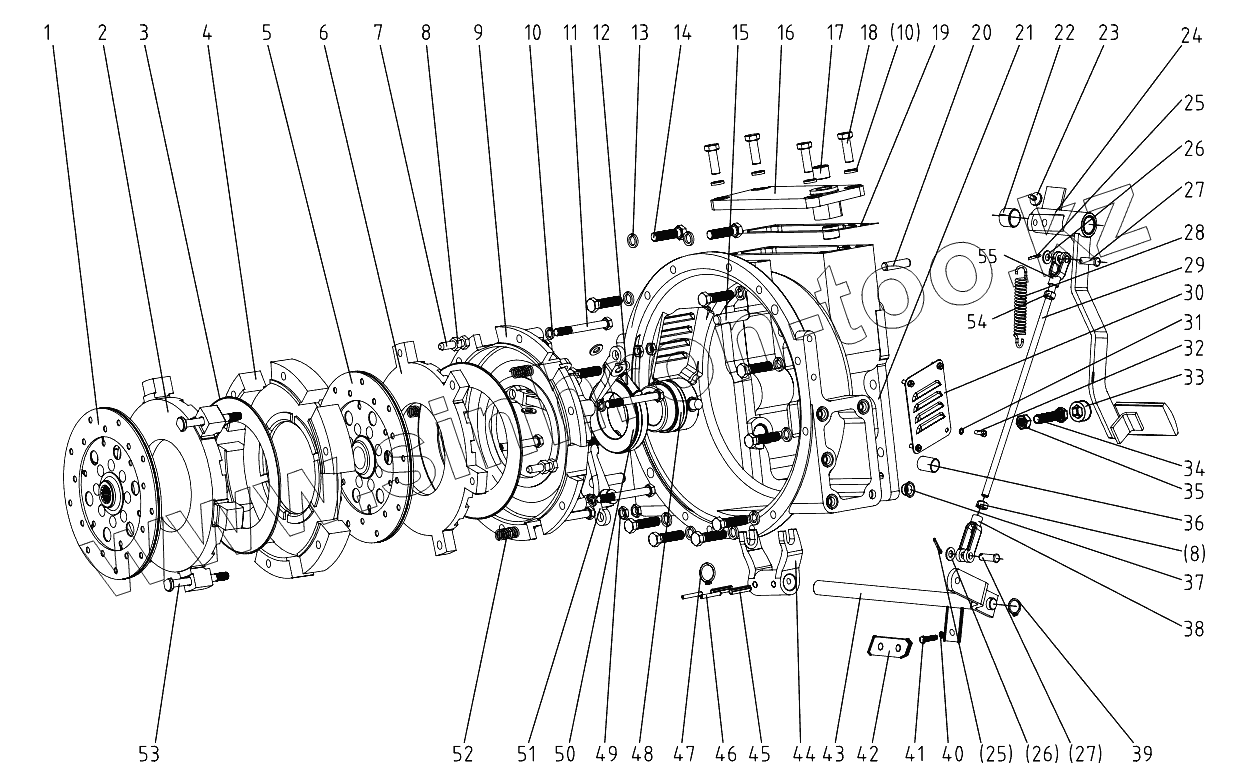

Каталог запасных частей к технике: DongFeng 304G2. Clutch
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 400-6.21.013 | Driven plate,main clutch | |
| 2 | 300.21C.103-1 | Pressure plate, main clutch | |
| 3 | 304G2-6.21.101 | Disc spring | |
| 4 | 300.21C.104 | Fixed pressure plate, clutch | |
| 5 | 400-6.21.012 | Driven plate, PTO clutch | |
| 6 | 300.21C.106-1 | Pressure plate, PTO clutch | |
| 7 | 300.21C.113-1 | Adjusting bolt | |
| 8 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 | |
| 9 | 300.21C.107-1 | Clutch cover | |
| 10 | GB/T93-1987-10 | Spring lock washer 10 | |
| 11 | GB/T5782-2000-M10x90 | Hex. head bolt M10x90 | |
| 12 | 300.21.158 | Clevis pin with head | |
| 13 | GB/T93-1987-12 | Spring lock washer 12 | |
| 14 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 | |
| 15 | GB/T119.1-2000-D14x26 | Parallel pin D14x26 | |
| 16 | 404G2-6F.21.105 | Cover | |
| 17 | 254G3.21.111 | Separate shaft bush | |
| 18 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 | |
| 19 | 404G2-6F.21.104 | Paper gasket | |
| 20 | GB/T119.1-2000-B10x22 | Parallel pin B10x22 | |
| 21 | 404G2-6F.21.101 | Clutch case | |
| 22 | 504G3.43.135 | Bush(2520) | |
| 23 | 504G3.43.101 | Rubber plug | |
| 24 | 404G2-6F.21.021 | Clutch pedal | |
| 25 | GB/T91-2000-3.2x25 | Split pin 3.2x25 | |
| 26 | GB/T97.1-2002-10 | Plain washer 10 | |
| 27 | GB/T882-2000-B10x22 | Parallel pin B10x22 | |
| 28 | 504G3.43.103-1 | Return spring | |
| 29 | 404G2-6F.21.107 | Release pull-rod | |
| 30 | 300.37.131-1 | Inspection opening cover | |
| 31 | GB/T93-1987-6 | Spring lock washer 6 | |
| 32 | GB/T5783-2000-M6x12 | Hex. head bolt M6x12 | |
| 33 | 504G3.21.103 | Rubber blanket | |
| 34 | GB/T5783-2000-M10x45 | Hex. head bolt M10x45 | |
| 35 | GB/T6170-2000-M10 | Hex .nut M10 | |
| 36 | 404G2-6F.21.153 | Release shaft bush | |
| 37 | 300.37.180 | Protecting plug, thread hole | |
| 38 | 300.21A.148 | Rod clevis | |
| 39 | GB/T894.1-1986-22 | Circlip for shaft 22 | |
| 40 | GB/T6170-2000-M6 | Hex. Nut M6 | |
| 41 | 300.21C.133 | Adjusting bolt | |
| 42 | 404G2-6F.21.108 | Safety switch support | |
| 43 | 404G2-6F.21.012 | Release shaft,clutch | |
| 44 | 404G2-6F.21.102 | Release fork | |
| 45 | GB/T879-2000-8x35 | Slotted spring pin 8x35 | |
| 46 | GB/T879-2000-5x35 | Slotted spring pin 5x35 | |
| 47 | GB/T894.1-1986-24 | Circlip for shaft 24 | |
| 48 | 404G2-6F.21.103 | Release bearing seat | |
| 49 | GB/T6173-2000-M10x1 | Fine thread hex. nut M10x1 | |
| 50 | 65TNK20 | Release bearing | |
| 51 | 404G2-6F.21.116 | Main release lever | |
| 52 | 300.21C.115 | Return spring | |
| 53 | 300.21C.114-1 | Adjusting bolt | |
| 54 | GB/T6171-2000-M10x1-L | Fine thread hex. nut | |
| 55 | 254G2.21.106 | Rod clevis |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
