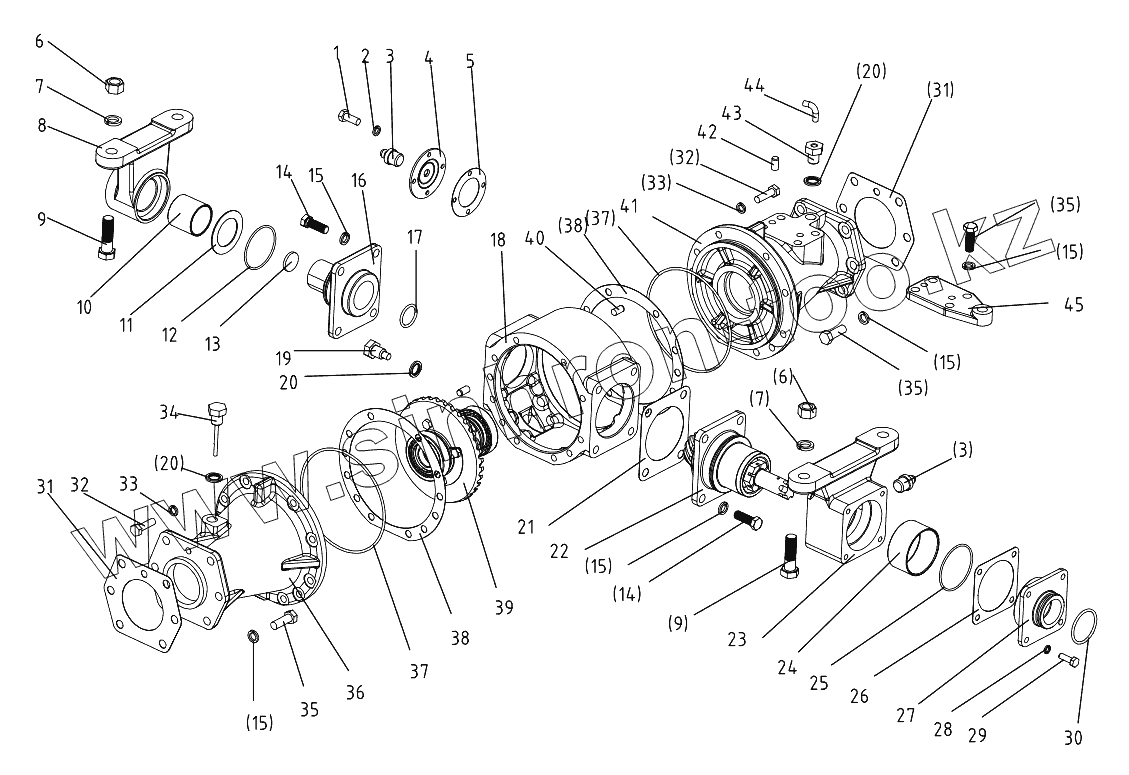

Каталог запасных частей к технике: DongFeng 304G2. Front Wheel Drive Axle (middle)
1
2
3
3
4
5
6
6
7
7
8
9
9
10
11
12
13
14
14
15
15
15
15
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
35
35
36
37
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5783-2000-M6x12 | Hex. head bolt M6x12 | |
| 2 | GB/T93-1987-6 | Spring lock washer 6 | |
| 3 | JB/T7940.1-1995-M10x1 | Grease cup M10x1 | |
| 4 | 304.31.019 | End cover of front pedestal | |
| 5 | 304.31.122 | End cover gasket | |
| 6 | GB/T6170-2000-M16 | Hex .nut M16 | |
| 7 | GB/T93-1987-16 | Spring Lock washer16 | |
| 8 | 304.31.220-2 | Front pedestal | |
| 9 | GB/T27-1988-M16x65 | Hex. head bolt M16x65 | |
| 10 | 304.31.219-1 | Front pedestal bush | |
| 11 | 304.31.123-1 | Shims for front swing axle | |
| 12 | GB/T3452.1-1992-65x2.65 | O-ring seal 65x2.65 | |
| 13 | ZB T32003-88-24 | Casing cap | |
| 14 | GB/T5786-2000-M12x1.5x35 | Hex. head bolt M12x1.5x35 | |
| 15 | GB/T93-1987-12 | Spring lock washer 12 | |
| 16 | 304.31.124-2 | Front swing axle | |
| 17 | GB/T3452.1-1992-69x3.55 | O-ring seal 69x3.55 | |
| 18 | 304.31.116-2 | Main drive case | |
| 19 | 200.38.024 | Oil drain plug | |
| 20 | 12.37.149 | Combined seal washer | |
| 21 | 304.31.125-1 | Shims for bearing seat | |
| 22 | 304.31.022-1 | Bevel drive pinion assembly | |
| 23 | 304.31.222-2 | Rear pedestal | |
| 24 | 304.31.221-1 | Rear pedestal bush | |
| 25 | GB3452.1-82-69x2.65 | O-ring seal 69x2.65 | |
| 26 | 304.31.126 | Gasket for end cover | |
| 27 | 304.31.127-1 | End cover of rear pedestal | |
| 28 | GB/T93-1987 | Шайба 16 Zn.D | |
| 29 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 | |
| 30 | GB/T3452.1-1992-48.7x3.55 | O-ring seal 48.7x3.55 | |
| 31 | 304.31.128-1 | Gasket for Upright shaft housing | |
| 32 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 | |
| 33 | GB/T93-1987-10 | Spring lock washer 10 | |
| 34 | 304.31.013-1 | Oil dipstick | |
| 35 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 | |
| 36 | 254G2.31A.105 | Left half shaft housing | |
| 37 | GB/T3452.1-1992-160x3.55 | O-ring seal 160x3.55 | |
| 38 | 304.31.117-1 | Shims for main drive case | |
| 39 | 304.31.014A | Differential assembly | |
| 40 | GB/T119.1-2000-A10x20 | Straight pin A10x20 | |
| 41 | 254G2.31A.108 | Right half shaft housing | |
| 42 | GB/T119.1-2000-A10x16 | Straight pin A10x16 | |
| 43 | 304.31.118-1 | Vent plug | |
| 44 | 304.31.119-1 | Vent pipe | |
| 45 | 304.31.234 | Power steering cylinder bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
