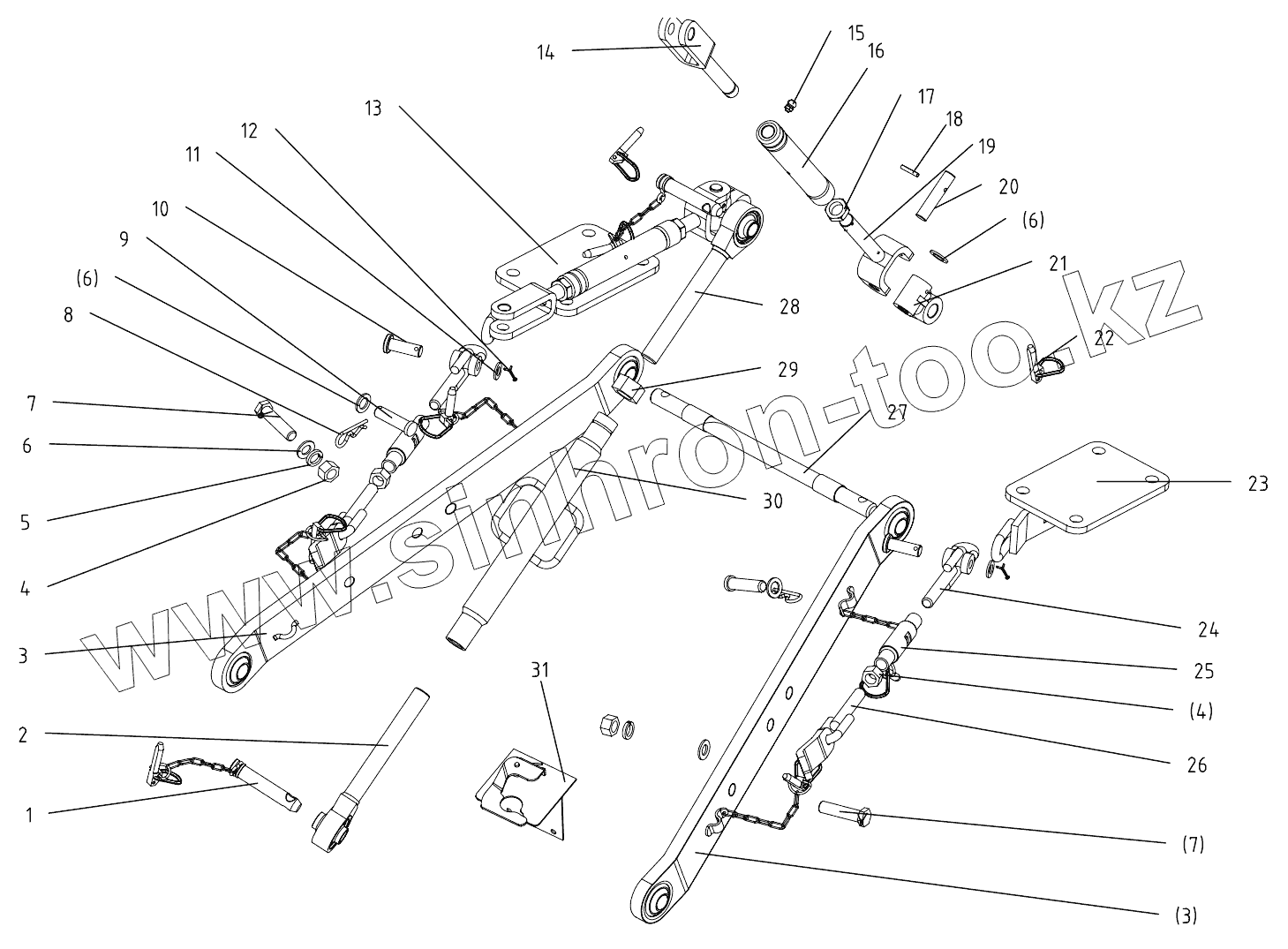

Каталог запасных частей к технике: DongFeng 304EC. Suspension Mechanism
1
2
3
3
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 280.56.001 | 280.56.001 | Suspension Mechanism | |
| 1 | 200.56.016 | Coupling pin of upper link | |
| 2 | 300.56.020-1 | Upper link rear adjusting rod | |
| 3 | 280.56.014 | Lower link weldment | |
| 4 | GB/T6170 -2000 | Hex.nut M16 | |
| 5 | GB/T93-1987 | Шайба 16 Zn.D | |
| 6 | GB/T97.1-2002 | Plain washer 16 | |
| 7 | GB/T5782-2000 | Болт M12x90 Zn.D | |
| 8 | 200.56.101-1 | R-pin | |
| 9 | GB/T882-1986 | Clevis pin with head B16x55 | |
| 10 | GB/T882-1986 | Clevis pin with head B12x45 | |
| 11 | GB/T97.1-2002 | Plain washer 12 | |
| 12 | GB/T91-2000 | Шплинт | |
| 13 | 280.56.023A | Left-front check chain | |
| 14 | 280.56.018 | Lower clevis of lift rod | |
| 15 | JB/T7940.1-1995 | Grease nipple M10x1 | |
| 16 | 280.56.029 | Lift rod upper clevis | |
| 17 | GB/T6173-2000 | Гайка M22x1.5 | |
| 18 | GB/T91-2000 | Шплинт | |
| 19 | 280.56.017 | Lift rod up clevis | |
| 20 | GB/T882 -1986 | Clevis pin with head 16x80 | |
| 21 | 300.56.113 | Cross joint of lift rod | |
| 22 | 200.56.011 | Kock pin | |
| 23 | 280.56.022A | Right-front check chain | |
| 24 | 280.56.020 | Front check chain | |
| 25 | 300.56.155-1 | Adjusting sleeve | |
| 26 | 280.56.019 | Rear check chain | |
| 27 | 200.56.103 | Lower link shaft | |
| 28 | 300.56.018-1 | Upper link front adjusting rod | |
| 29 | GB/T6170-2000 | Hex .nut M24 | |
| 30 | 280.56.016 | Turn buckle of upper link | |
| 31 | 254-1.56.011-1 | Vpper link fixation assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
