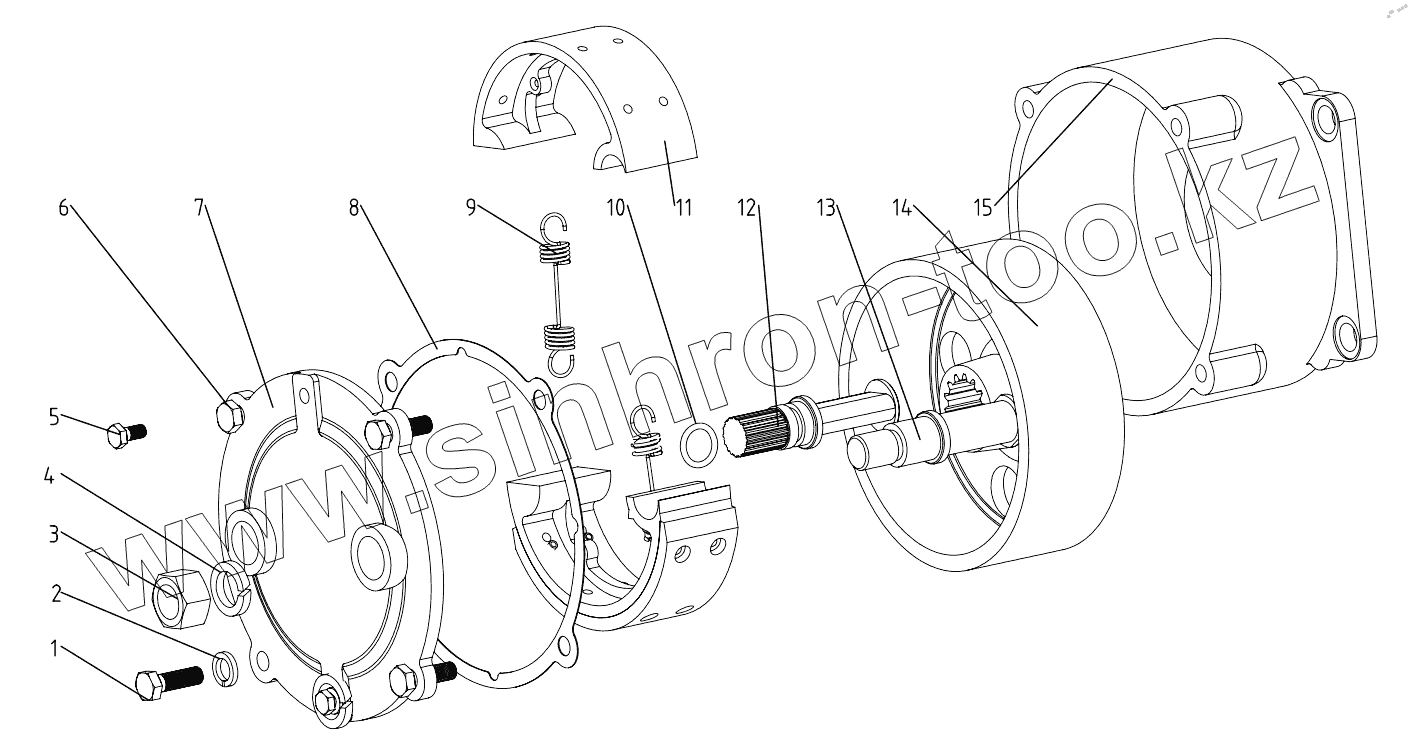

Каталог запасных частей к технике: DongFeng 304EC. Shoe Brake
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5783-2000-M8x45 | Hex. head bolt M8x45 | |
| 1 | GB/T5782-2000-M8x80 | Hex. head bolt M8x80 | |
| 2 | GB/T93-1987-8 | Spring lock washer 8 | |
| 3 | GB/T6170-2000-M16 | Hex .nut M16 | |
| 4 | GB/T93-1987-16 | Spring Lock washer16 | |
| 5 | 200.43.107 | Hex. head bolt | |
| 6 | GB/T5782-2000-M8x55 | Hex. head bolt M8x55 | |
| 6 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 | |
| 7 | 200.43.102-1 | Brake cap | |
| 8 | 200.43.132-1 | Paper gasket,brake | |
| 9 | 200.43.124-1 | Inner return spring | |
| 10 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 | |
| 11 | 300-6.43.020 | Brake shoe | |
| 12 | 200.43.120-1 | Brake camshaft | |
| 13 | 200.43.123-1 | Brake anchorage | |
| 14 | 200.43.103-1 | Brake drum | |
| 15 | 200.43.101-1 | Brake housing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
