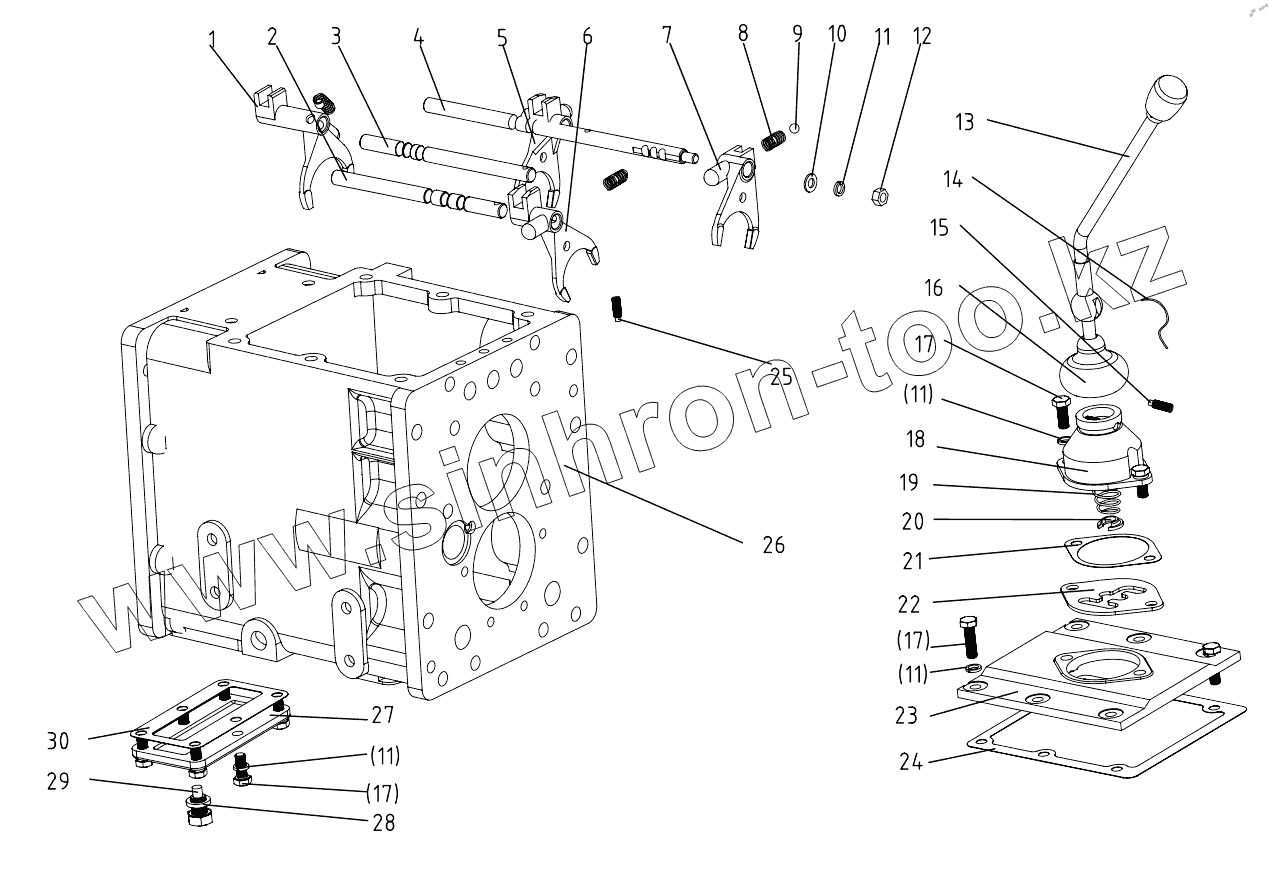

Каталог запасных частей к технике: DongFeng 304EC. Gearbox (B)
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300-6.37.001 | 300-6.37.001 | Gearbox assembly | |
| 1 | 300.37.128 | Middle shift fork | |
| 2 | 300.37.126 | Right shift fork | |
| 3 | 300.37.129-2 | Shaft,left shift fork | |
| 4 | 300.37.127-2 | Shaft, middle shift fork | |
| 5 | 300.37.125-2 | Shaft, right shift fork | |
| 6 | 300.37.130 | Left shift fork | |
| 7 | 200.37.211 | Shift fork, Hi- low speed range | |
| 8 | 450.38.160 | Positioning spring, shift fork | |
| 9 | GB/T308-2002-9.5 | Steel ball 9.5 | |
| 10 | GB/T97.1-2002-10 | Plain washer 10 | |
| 11 | GB/T93-1987-10 | Spring lock washer 10 | |
| 12 | GB/T6170-2000-M10 | Hex .nut M10 | |
| 13 | 200.37.013-1 | Gear-shift lever | |
| 14 | GB/T343-1982-1.4x160 | Cold drawn steel wire 1.4x160 | |
| 15 | GB/T75-2000-M8x12 | Set screw with dog point M8x12 | |
| 16 | 200.37.153 | Dust boot | |
| 17 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 | |
| 18 | 300.37.114 | Seat, gear shift lever | |
| 19 | 300.37.112 | Spring, gear shift lever | |
| 20 | 300.37.113 | Spring stopper, gear shift lever | |
| 21 | 200.37.134 | Seat gasket, gear shift lever | |
| 22 | 200.37.133 | limit casing,gear shift lever | |
| 23 | 300.37.119 | Gearbox cover | |
| 24 | 300.37.120 | Gasket, gearbox cover | |
| 25 | 300.37.155 | Poisitioning screw | |
| 26 | 304K.37.101 | Protecting plug, thread hole | |
| 27 | 300.37.150 | Bottom cover | |
| 28 | 12.37.149 | Combined seal washer | |
| 29 | 200.38.024 | Oil drain plug | |
| 30 | 300.37.151 | Paper gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
