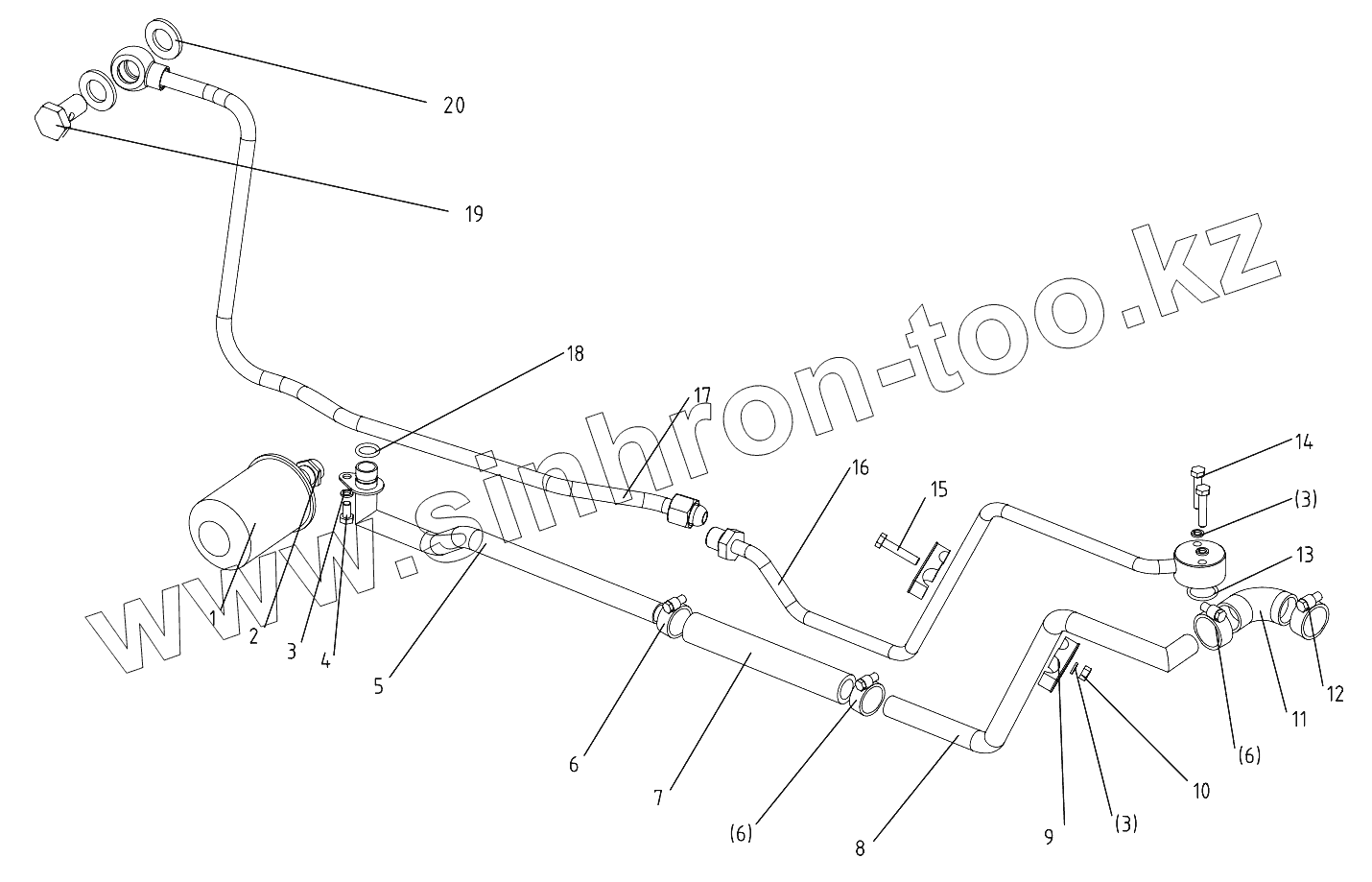

Каталог запасных частей к технике: DongFeng 224G3. Hydraulic Lifting Pipeline Assembly
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YX0811A2-0000 | Filter | |
| 2 | 254G3.58.101 | Filter tie-in | |
| 3 | GB/T93-1987-8 | Spring lock washer 8 | |
| 4 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 | |
| 5 | 254G3.58.012 | Tail inlet pipe assy of gear pump | |
| 6 | JB/T8870-1999- (20-32) | Hoop (20-32) | |
| 7 | JB/T6015-2000-22A-200 | Hose 22A-200 | |
| 8 | 254G3.58.013 | Head inlet pipe assy of gear pump | |
| 9 | 550A.58.102 | Pipe clamp | |
| 10 | GB/T6170-2000-M8 | Hex. Nut M8 | |
| 11 | 254G3.58.102 | Linking pipe | |
| 12 | JB/T8870-1999- (25-38) | Hoop (25-38) | |
| 13 | GB/T3452.1-1992-18x2.65 | O-ring seal 18x2.65 | |
| 14 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 | |
| 15 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 | |
| 16 | 254G3.58.021 | Outlet pipe assy of gear pump | |
| 17 | 254G3.58.025-1 | Inlet pipe weldment | |
| 18 | GB/T3452.1-1992-19x2.65 | O-ring seal 19x2.65 | |
| 19 | JB/T6013-2000-M16x1.5 | link bolt M16x1.5 | |
| 20 | Type A leakproof packing | Type A leakproof packing |
