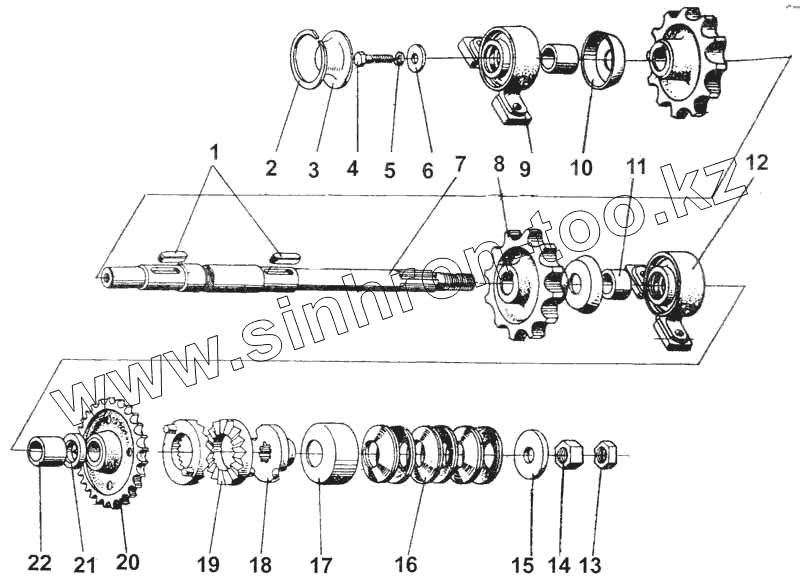

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал ведущий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РКС6.07130 | РКС6.07130 | Вал ведущий | |
| 1 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 2 | Кольцо 2С-80 ГОСТ 13941-86 | Кольцо 2С-80 ГОСТ 13941-86 | |
| 3 | РКС6.05412 | Крышка | |
| 4 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 5 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 6 | КТ-4032 | Шайба специальная | |
| 7 | РКС6.07605 | Вал | |
| 8 | БМД-12622-01 | Звездочка | |
| 9 | РКС6.05240-01 | Узел подшипниковый | |
| 10 | РКС6.05408-01 | Отражатель | |
| 11 | РКС6.05802 | Втулка | |
| 12 | РКС6.0520001 | Подшипниковый узел | |
| 13 | Гайка М24-6Н.6.093 ГОСТ 5916-70 | Гайка М24-6Н.6.093 ГОСТ 5916-70 | |
| 14 | Гайка М24-6Н.6.093 ГОСТ 5915-70 | Гайка М24-6Н.6.093 ГОСТ 5915-70 | |
| 15 | БМД-14407 | Шайба специальная | |
| 16 | МКК 03401-03 | Пружина | |
| 17 | РКС6.06412-02 | Кожух | |
| 18 | РКС6.06606 | Фланец | |
| 19 | Н.038.01.004 | Шайба зубчато-фрикционная | |
| 20 | РКС6.06140-02 | Звездочка в сборе | |
| 21 | РКС6.06409 | Кольцо упорное | |
| 22 | РКС6.05802-01 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
