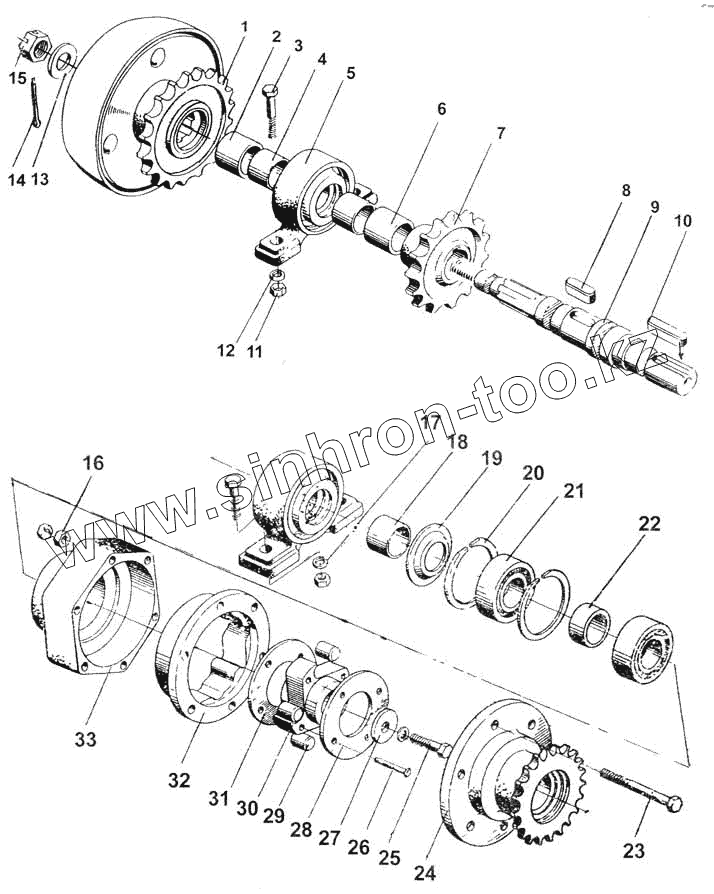

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал правый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08640 | СПС-08640 | Вал правый | |
| 1 | СПС-08550-01 | Муфта предохранительная с сигнализатором | |
| 2 | КТ-70809-08 | Втулка | |
| 3 | Болт М12-6qх40.58.019 ГОСТ 7796-70 | Болт М12-6qх40.58.019 ГОСТ 7796-70 | |
| 4 | РКС6.05802 | Втулка | |
| 5 | РКС6.05200-01 | Подшипниковый узел | |
| 6 | КТ-70809-25 | Втулка | |
| 7 | Н.022.401 | Звездочка Н.022.401 | |
| 8 | Шпонка 12х8х40 ГОСТ 23360-78 | Шпонка 12х8х40 ГОСТ 23360-78 | |
| 9 | СПС-08664 | Вал | |
| 10 | Шпонка 10х8х45 ГОСТ 23360-78 | Шпонка 10х8х45 ГОСТ 23360-78 | |
| 11 | Гайка М12-6Н.6.01 ГОСТ 5915-70 | Гайка М12-6Н.6.01 ГОСТ 5915-70 | |
| 12 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 13 | Шайба С.24.02.019 ГОСТ 11371-78 | Шайба С.24.02.019 ГОСТ 11371-78 | |
| 14 | Шплинт 5х45.019 ГОСТ 397-79 | Шплинт 5х45.019 ГОСТ 397-79 | |
| 15 | Гайка М24-6Н.6.019 ГОСТ 5919-73 | Гайка М24-6Н.6.019 ГОСТ 5919-73 | |
| 16 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Шайба С.12х2.02.019 ГОСТ 11371-78 | Шайба С.12х2.02.019 ГОСТ 11371-78 | |
| 18 | РКС6.05802-01 | Втулка | |
| 19 | КТ-03403 | Шайба защитная | |
| 20 | Кольцо 2С 72 ГОСТ 13941-86 | Кольцо 2С 72 ГОСТ 13941-86 | |
| 21 | Подшипник 180207 С 17 ГОСТ 8882-75 | Подшипник 180207 С 17 ГОСТ 8882-75 | |
| 22 | КТ-70809-22 | Втулка | |
| 23 | Болт М10-6qх85.58.019 ГОСТ 7796-70 | Болт М10-6qх85.58.019 ГОСТ 7796-70 | |
| 24 | БМД-18760 | Фланец в сборе | |
| 25 | Болт М12-6qх25.58.019 ГОСТ 7796-70 | Болт М12-6qх25.58.019 ГОСТ 7796-70 | |
| 26 | Заклепка 6х48.02 ГОСТ 10299-80 | Заклепка 6х48.02 ГОСТ 10299-80 | |
| 27 | КТ-4032 | Шайба специальная | |
| 28 | Шайба задняя Н.021.09.013 | Шайба задняя Н.021.09.013 | |
| 29 | Ролик Н.021.09.002 | Ролик Н.021.09.002 | |
| 30 | Ступица Н.021.09.011-01 | Ступица Н.021.09.011-01 | |
| 31 | Шайба передняя Н.021.09.012 | Шайба передняя Н.021.09.012 | |
| 32 | Обойма Н.021.09.013 | Обойма Н.021.09.013 | |
| 33 | СПС-08201 | Ступица |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
