Каталог запасных частей к технике: ДКЗ СПС-4,2А. Привод

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

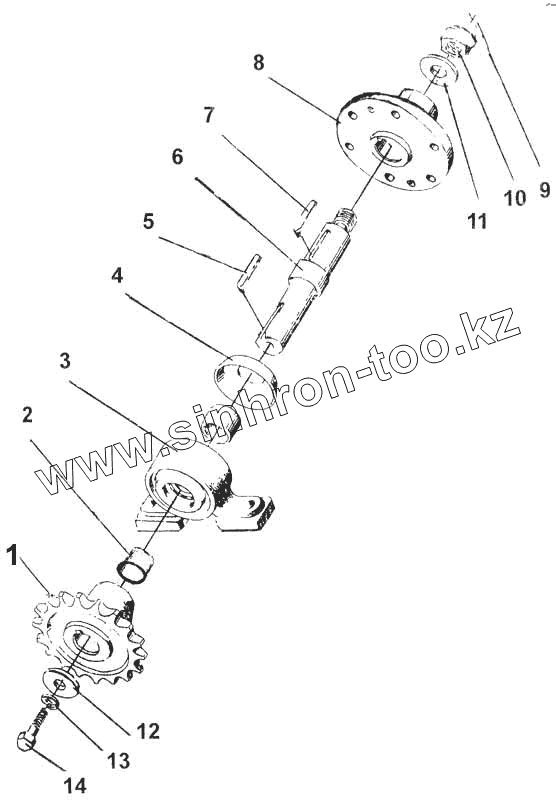

Позиция на иллюстрации	Заводской номер детали		Название детали
СПС-16220	СПС-16220		Привод
1	РКС6.12604-01		Звездочка z = 18
2	РКС6.05802		Втулка
3	РКС6.05200-01		Подшипниковый узел
4	РКС6.05408-01		Отражатель
5	Шпонка 10х8х40 ГОСТ 23360-78		Шпонка 10х8х40 ГОСТ 23360-78
6	СПС-16618		Вал
7	Шпонка 12х8х40 ГОСТ 23360-78		Шпонка 12х8х40 ГОСТ 23360-78
8	СПС-16302		Ступица
9	Шплинт 4х36.019 ГОСТ 397-79		Шплинт 4х36.019 ГОСТ 397-79
10	Гайка М20-6Н6.019 ГОСТ 5919-73		Гайка М20-6Н6.019 ГОСТ 5919-73
11	КТ-4147-А		Шайба специальная
12	КТ-4245		Шайба специальная
13	Шайба 12.65Г.05 ГОСТ 6402-70		Шайба 12.65Г.05 ГОСТ 6402-70
14	Болт М12-6qх30.58.019 ГОСТ 7796-70		Болт М12-6qх30.58.019 ГОСТ 7796-70
