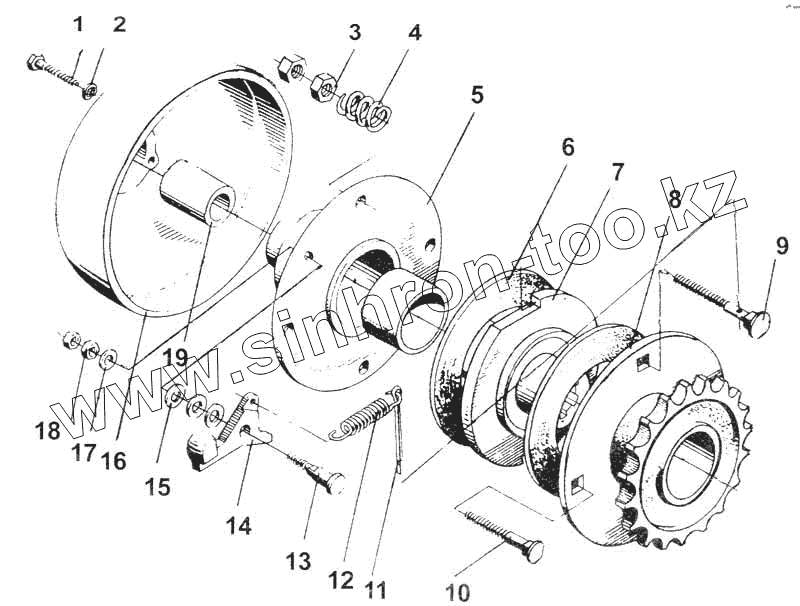

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Предохранительная муфта с сигнализатором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08550 | СПС-08550 | Муфта предохранительная с сигнализатором (47881802158) | |
| 1 | Болт М8-6qх30.58.019 ГОСТ 7796-70 | Болт М8-6qх30.58.019 ГОСТ 7796-70 | |
| 2 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 3 | Гайка М12-6Н.6.093 ГОСТ 5916-70 | Гайка М12-6Н.6.093 ГОСТ 5916-70 | |
| 4 | СПС-08651 | Пружина | |
| 5 | СПС-08590 | Ступица в сборе | |
| 6 | Накладка фрикционная ГОСТ 1786-80 | Накладка фрикционная ГОСТ 1786-80 | |
| 7 | СПС-08627 | Ступица | |
| 8 | СПС-08580 | Звездочка со втулкой | |
| 9 | Болт 2М12-6qх65.66.019 ГОСТ 17672-72 | Болт 2М12-6qх65.66.019 ГОСТ 17672-72 | |
| 10 | СПС-08653 | Болт специальный | |
| 11 | Шплинт 5х28.019 ГОСТ 397-79 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 12 | СПС-08654 | Пружина | |
| 13 | СПС-08552 | Ось | |
| 14 | СПС-08302 | Ударник | |
| 15 | СПС-08406-01 | Шайба специальная | |
| 16 | СПС-08001 | Чашка | |
| 17 | Шайба С.8х1,4.02.019 ГОСТ 11371-79 | Шайба С.8х1,4.02.019 ГОСТ 11371-79 | |
| 18 | Гайка М8-6Н6.019 ГОСТ 5915-70 | Гайка М8-6Н6.019 ГОСТ 5915-70 | |
| 19 | СПС-08803 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
