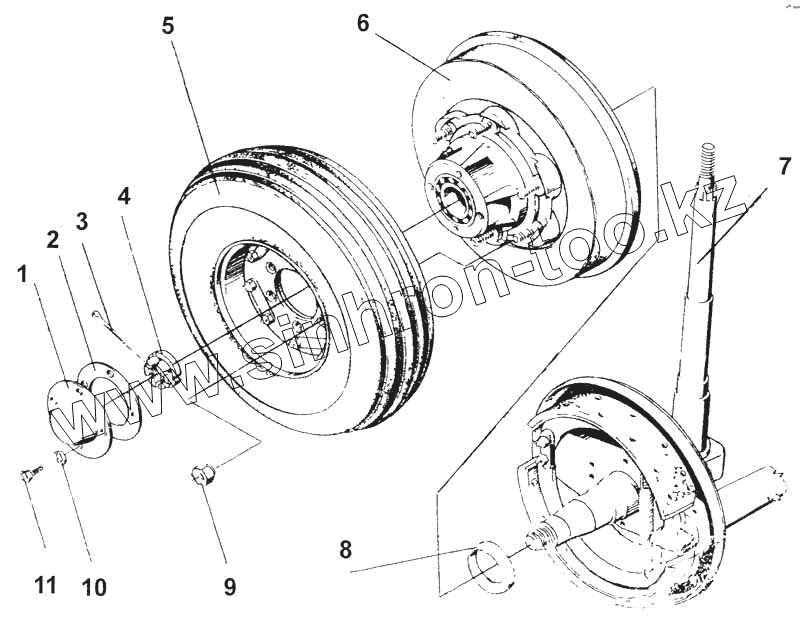

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Ось со ступицей и тормозами
1
1
2
3
3
4
5
6
6
7
7
8
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-19010 | СПТ-19010 | Ось со ступицей и тормозами | |
| СПТ-19010-01 | СПТ-19010-01 | Ось со ступицей и тормозами | |
| 1 | Крышка Н.130.06.405 | Крышка Н.130.06.405 | |
| 1 | Крышка Н.130.06.405 | Крышка Н.130.06.405 | |
| 2 | Прокладка Н.130.06.001 | Прокладка Н.130.06.001 | |
| 3 | Шплинт 81х71.019 ГОСТ 397-79 | Шплинт 81х71.019 ГОСТ 397-79 | |
| 3 | Шплинт 8х71.019 ГОСТ 397-79 | Шплинт 8х71.019 ГОСТ 397-79 | |
| 4 | КП-8049 | Гайка специальная | |
| 5 | Колесо Н.130.06.020 | Колесо Н.130.06.020 | |
| 6 | Ступица с барабаном Н.130.06.010-04 | Ступица с барабаном Н.130.06.010-04 | |
| 6 | Ступица с барабаном Н.130.06.010-05 | Ступица с барабаном Н.130.06.010-05 | |
| 7 | СПТ-19020-01 | Ось с тормозами | |
| 7 | СПТ-19020 | Ось с тормозами | |
| 8 | Втулка сальника Н.130.06.405 | Втулка сальника Н.130.06.405 | |
| 8 | Втулка сальника Н.130.06.801 | Втулка сальника Н.130.06.801 | |
| 9 | Гайка Н.130.02.604 | Гайка Н.130.02.604 | |
| 9 | Гайка Н.130.05.609 | Гайка Н.130.05.609 | |
| 10 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 11 | Болт М6-6qх10.58.019 ГОСТ 7798-70 | Болт М6-6qх10.58.019 ГОСТ 7798-70 |
