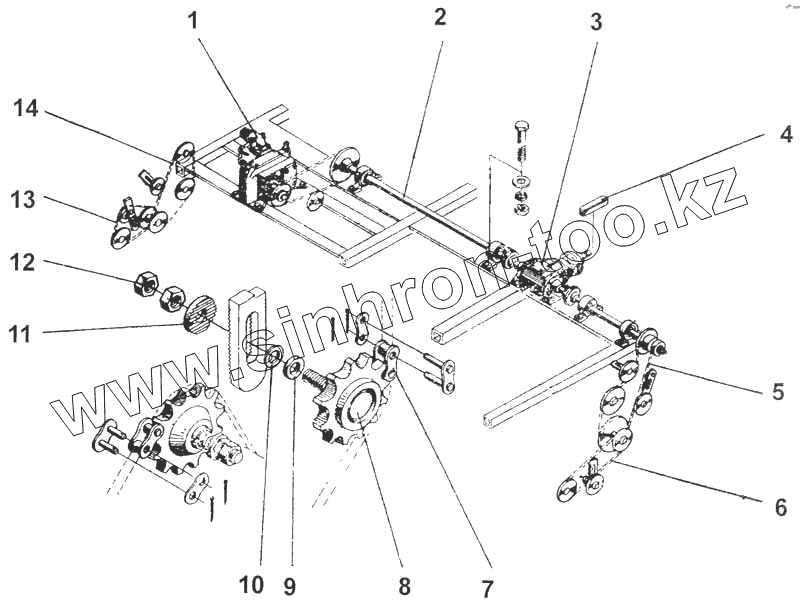

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Трансмиссия питателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
СПТ-10050	СПТ-10050		Трансмиссия питателя
1	СПТ-10040		Редуктор насоса
2	СПТ-10070		Вал правый
3	СПС-08520		Редуктор
4	Шпонка 10х8х45 ГОСТ 23360-78		Шпонка 10х8х45 ГОСТ 23360-78
5	Цепь ПР-25,4-6000А ГОСТ 13568-75 Концевые звенья внутренние 79 звеньев		Цепь ПР-25,4-6000А ГОСТ 13568-75 Концевые звенья внутренние 79 звеньев
6	Цепь ПР-25,4-6000А ГОСТ 13568-75 Концевые звенья внутренние55 звеньев		Цепь ПР-25,4-6000А ГОСТ 13568-75 Концевые звенья внутренние55 звеньев
7	Звено П-ПР 25.4-6000АА		Звено П-ПР 25.4-6000АА
8	БМД-59230		Звездочка в сборе z = 14, t = 25,4
9	БМД-59418		Шайба регулировочная
10	БМД-59418-01		Шайба регулировочная
11	КТ-22405		Шайба
12	Гайка М16-6Н.6.019 ГОСТ 7796-70		Гайка М16-6Н.6.019 ГОСТ 7796-70
13	Цепь ПР-25,4-6000А ГОСТ 13568-78 Концевые звенья внутренние37 звеньев		Цепь ПР-25,4-6000А ГОСТ 13568-78 Концевые звенья внутренние37 звеньев
14	Цепь ПР-25,4-6000А ГОСТ 13568-78 Концевые звенья внутренние 59 звеньев		Цепь ПР-25,4-6000А ГОСТ 13568-78 Концевые звенья внутренние 59 звеньев
