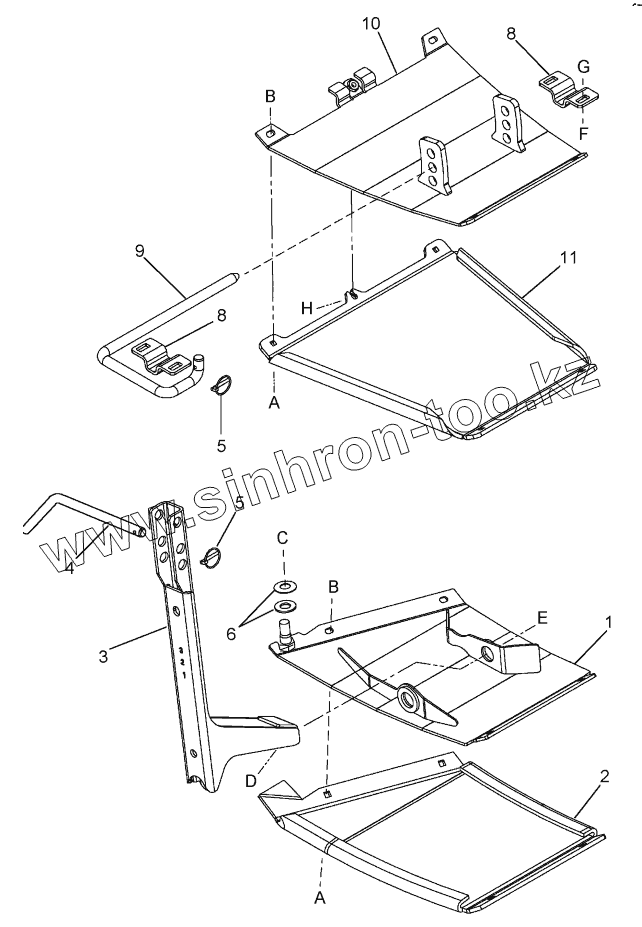

Каталог запасных частей к технике: CASE IH Жатка-2152. SKID SHOES - END/CENTER (ATTACHMENT)
1
1
2
2
3
4
5
5
6
8
8
9
9
10
11
A
A
B
B
C
D
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NSS | NSS | NOT SERVICED SEPARATELY | |
| 1 | 87561541 | SHOE ASSY | |
| 1 | 87561543 | SHOE ASSY | |
| 2 | 87561540 | SHOE ASSY | |
| 2 | 87561542 | SHOE ASSY | |
| 2 | 87561540 | SHOE ASSY | |
| 3 | 87560871 | CHANNEL | |
| 4 | 87589360 | ROD | |
| 5 | 341198A1 | PIN | |
| 5 | 341198A1 | PIN | |
| 6 | 140048 | WASHER | |
| 6 | 140048 | WASHER | |
| NSS | NSS | NOT SERVICED SEPARATELY | |
| 7 | 87585929 | SPACER | |
| 8 | 87560845 | BRACKET | |
| 9 | 87561455 | ROD | |
| 9 | 87561456 | ROD | |
| 10 | 87561537 | SHOE ASSY | |
| 11 | 87561539 | SHOE ASSY | |
| NSS | NSS | NOT SERVICED SEPARATELY | |
| 12 | 87589373 | SHOE ASSY | |
| 12 | 87589374 | SHOE ASSY | |
| 13 | 87589361 | SUPPORT ASSY | |
| 14 | 87589360 | ROD | |
| A | 280327 | SCREW | |
| B | 86521605 | NUT | |
| C | 231-41410 | NUT | |
| D | 87091 | BOLT | |
| E | 86521611 | NUT | |
| F | 88682 | BOLT | |
| G | 86521609 | NUT | |
| H | 87566779 | SCREW | |
| J | 433-1024 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
