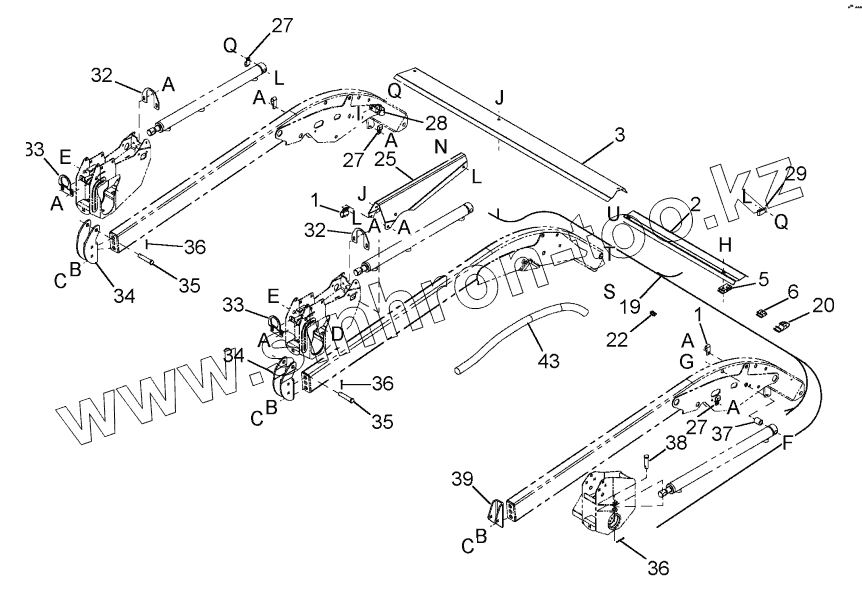

Каталог запасных частей к технике: CASE IH Жатка-2152. REEL HYDRAULICS - DOUBLE REEL HEADERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
5
6
19
20
22
25
27
27
27
27
27
27
28
29
32
32
33
33
34
34
35
35
36
36
36
37
38
39
43
A
A
A
A
A
A
A
A
A
B
B
B
C
C
C
D
E
E
F
G
H
J
J
L
L
L
L
N
Q
Q
Q
S
T
U
Позиция на иллюстрации Заводской номер детали Название детали
1 470375C1 CLAMP
1 87532509 CLAMP
2 87560921 COVER
2 87560917 COVER
2 87560911 COVER
2 87560919 COVER
2 87560910 COVER
2 87560918 COVER
2 87560907 COVER
3 87560916 COVER
5 87561118 HOLDER
5 87561118 HOLDER
5 87561118 HOLDER
6 87561126 HOLDER
6 87561126 HOLDER
6 87561126 HOLDER
19 REF INSTRUCTION
20 87561128 HOLDER
22 87407797 FASTENER
22 87407797 FASTENER
22 87407797 FASTENER
22 87407803 FASTENER
22 87407803 FASTENER
22 87407803 FASTENER
22 87407798 FASTENER
22 87407798 FASTENER
22 87407798 FASTENER
22 1336064C1 FASTENER
22 1336064C1 FASTENER
22 1336064C1 FASTENER
25 87561122 HOLDER
27 87566342 CLAMP
27 87566344 CLAMP
27 87532509 CLAMP
28 338322A1 CLIP
29 87532509 CLAMP
32 87585407 PLATE ASSY
33 87585463 SUPPORT ASSY
34 87585462 SUPPORT ASSY
35 427-10300 PIN
36 88350 PIN
37 87585930 SPACER
38 427-10225 PIN
39 87585453 SUPPORT ASSY
43 87383360 STRAP
43 87383361 STRAP
47 495-11066 WASHER
49 GROMMET GROMMET
49 GROMMET GROMMET
50 GROMMET GROMMET
51 GROMMET GROMMET
51 GROMMET GROMMET
53 87431899 SEAL
54 MOULDING MOULDING
57 GROMMET GROMMET
59 GROMMET GROMMET
A 281-54910 SCREW
B 492-11050 WASHER
C 87670 BOLT
D 413-856 BOLT
E 86632558 NUT
F 413-1096 BOLT
G 86521611 NUT
H 281-54816 SCREW
J 9706726 BOLT
L 86521609 NUT
N 88444 BOLT
Q 86977730 SCREW
S 88715 BOLT
T 523282 NUT
U 409-768 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
