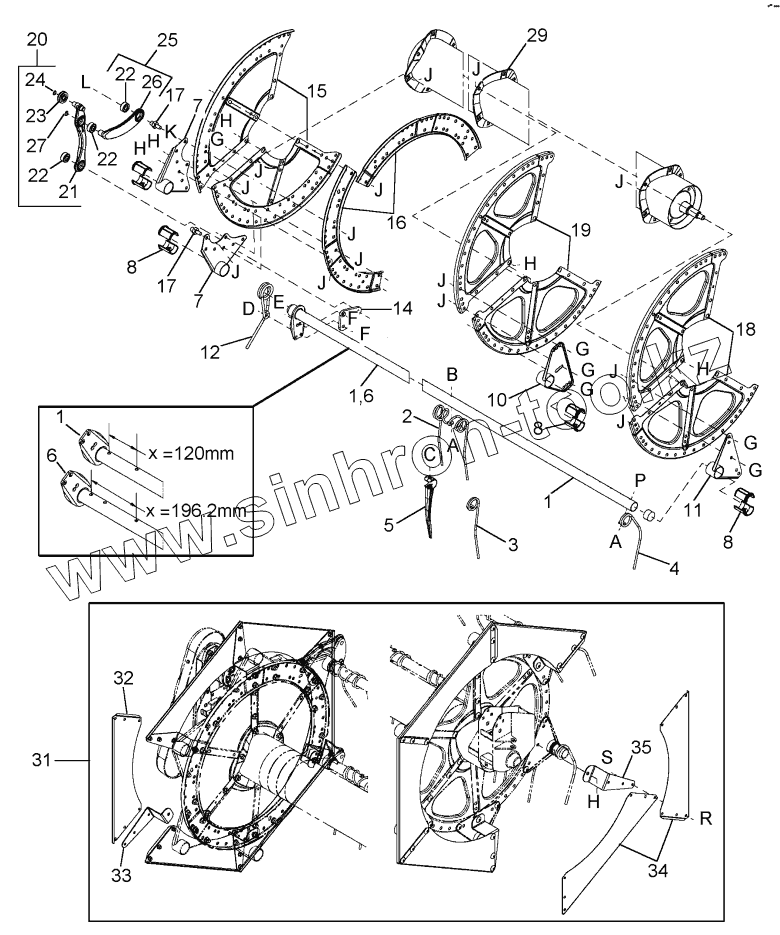

Каталог запасных частей к технике: CASE IH Жатка-2152. PICK UP REEL - SINGLE REEL HEADERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
6
7
7
8
8
8
10
11
12
14
15
16
17
17
18
19
20
21
22
22
22
23
24
25
26
27
29
31
32
33
34
35
A
A
B
C
D
E
F
F
G
G
G
G
G
G
H
H
H
H
H
H
J
J
J
J
J
J
J
J
J
J
J
J
J
J
K
P
R
S
Позиция на иллюстрации Заводской номер детали Название детали
1 87561622 TINE
1 87561622 TINE
1 87561624 TINE
1 87561624 TINE
1 87561626 TINE
1 87561630 TINE
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
2 87560996 FINGER
3 87561018 FINGER
3 87561018 FINGER
3 87561018 FINGER
3 87561018 FINGER
4 87561022 FINGER
4 87561022 FINGER
4 87561022 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
5 87561020 FINGER
6 87561623 TINE
6 87561623 TINE
6 87561623 TINE
6 87561625 TINE
6 87561625 TINE
6 87561625 TINE
6 87561627 TINE
6 87561627 TINE
6 87561631 TINE
6 87561631 TINE
7 87560462 ARM
7 87560462 ARM
7 87560462 ARM
8 87566335 BUSHING
8 87566335 BUSHING
8 87566335 BUSHING
9 87561021 FINGER
9 87561021 FINGER
9 87561021 FINGER
9 87561021 FINGER
9 87561021 FINGER
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
10 87560460 ARM
11 87560464 ARM
11 87560464 ARM
11 87560464 ARM
12 87561025 FINGER
12 87561025 FINGER
12 87561025 FINGER
13 87561024 FINGER
13 87561024 FINGER
13 87561024 FINGER
14 87560452 ARM
14 87560452 ARM
14 87560452 ARM
15 87561493 SECTOR
15 87589356 CAM
16 87560866 CHANNEL
17 87561586 STUD
17 87561586 STUD
17 87561586 STUD
18 87407586 SHIELD
18 87589358 SECTOR
19 87561502 SECTOR
19 87589357 SECTOR
20 87560473 ARM
20 87560473 ARM
20 87560473 ARM
21 87560455 ARM
21 87560455 ARM
21 87560455 ARM
22 87566354 BEARING
22 87566354 BEARING
22 87566354 BEARING
23 344805A1 BEARING
23 344805A1 BEARING
23 344805A1 BEARING
24 11066476 RING
24 11066476 RING
24 11066476 RING
25 87560450 ARM
25 87560450 ARM
25 87560450 ARM
26 87560882 CLAMP
26 87560882 CLAMP
26 87560882 CLAMP
27 370016 RING
27 370016 RING
27 370016 RING
28 87561535 SHIM
28 87561535 SHIM
28 87561535 SHIM
29 87560479 DECAL
29 87560480 DECAL
29 87560482 DECAL
29 87560485 DECAL
30 87561229 PLUG
30 87561229 PLUG
30 87561229 PLUG
31 NSS NOT SERVICED SEPARATELY
31 NSS NOT SERVICED SEPARATELY
31 NSS NOT SERVICED SEPARATELY
32 87585295 SHIELD
32 87560984 SHIELD
32 87560985 SHIELD
33 87561597 SUPPORT
33 87561597 SUPPORT
33 87561597 SUPPORT
34 87585306 SHIELD
34 87560992 SHIELD
34 87560993 SHIELD
35 87561598 SUPPORT
35 87561598 SUPPORT
35 87561598 SUPPORT
A 87566368 BOLT
B 86521609 NUT
C 87566777 SCREW
87566781 87566781 SOCKET
D 280420 BOLT
E 86512178 BOLT
F 86512371 NUT
G 358045A1 SCREW
H 358046A1 SCREW
J 87323841 NUT
K 496-41053 WASHER
L 347473A1 347473A1
N 347305A1 SCREW
P 231-4146 NUT
R 358047A1 SCREW
S NUT NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
