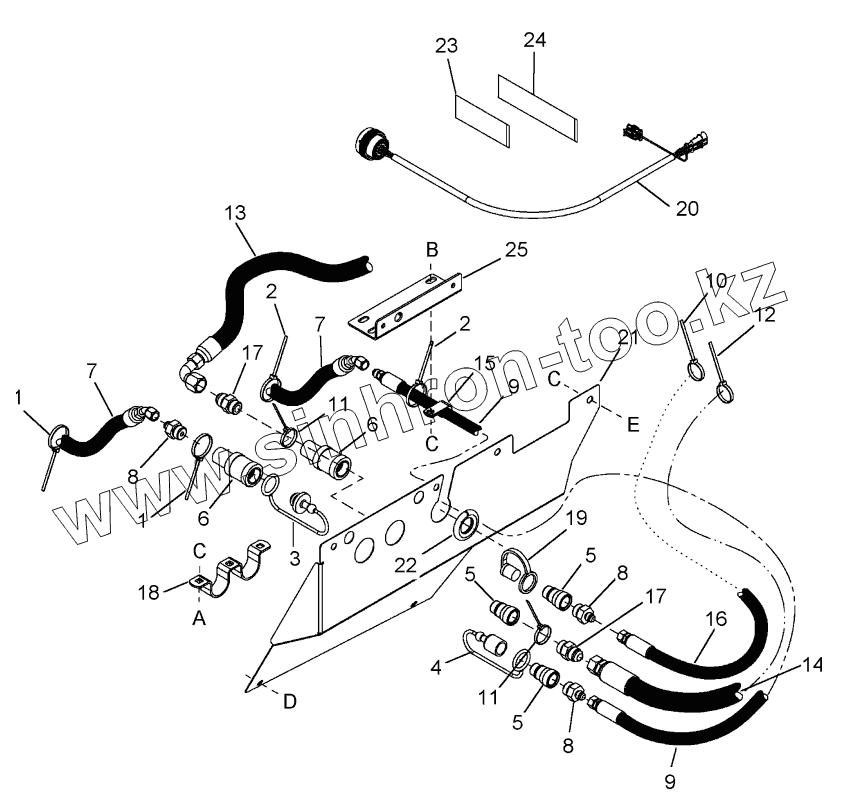

Каталог запасных частей к технике: CASE IH Жатка-2152. CASE 20 SERIES - ADAPTER HYDRAULIC/ELECTRICAL COMPLETION
1
1
2
2
3
4
5
5
5
6
6
7
7
8
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
A
B
C
C
C
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 87407798 | FASTENER | |
| 2 | 87407803 | FASTENER | |
| 3 | 370003A1 | CAP | |
| 4 | 370004A1 | CAP | |
| 5 | 1272399C2 | COUPLING | |
| 6 | 1282338C91 | COUPLING | |
| 7 | 87597447 | HOSE ASSY | |
| 8 | 352667A1 | FITTING | |
| 9 | 87597452 | HOSE ASSY | |
| 10 | 1336064C1 | FASTENER | |
| 11 | 352622A1 | FASTENER | |
| 12 | 87407797 | FASTENER | |
| 13 | 87597448 | HOSE ASSY | |
| 14 | 87597453 | HOSE ASSY | |
| 15 | 344825A1 | SUPPORT | |
| 16 | 87597450 | HOSE ASSY | |
| 17 | 218-5062 | CONNECTOR | |
| 18 | 352634A1 | HOLDER | |
| 19 | 131610A1 | PLUG | |
| 20 | 87597442 | HARNESS | |
| 21 | 87597374 | COVER ASSY | |
| 22 | 87597493 | MOLDING | |
| 23 | 87383360 | STRAP | |
| 24 | 87383361 | STRAP | |
| 25 | 87597533 | SUPPORT ASSY | |
| 26 | STRAP | STRAP | |
| A | 88682 | BOLT | |
| B | 86508748 | BOLT | |
| C | 86521609 | NUT | |
| D | 281-54910 | SCREW | |
| E | 225918 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
