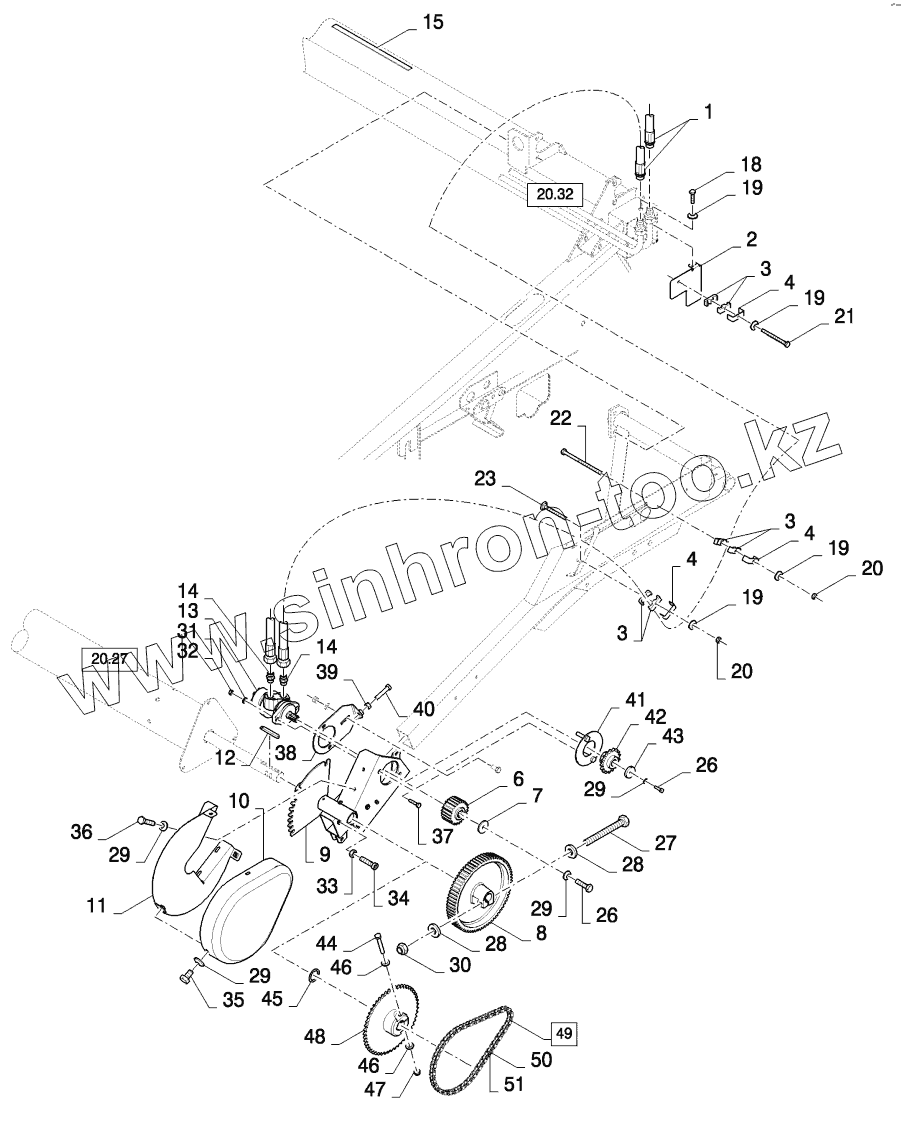

Каталог запасных частей к технике: CASE IH Жатка-2030 (RIGID). 20.25A REEL, HYDRAULIC DRIVE
1
2
3
3
3
4
4
4
6
7
8
9
10
11
12
13
14
14
15
18
19
19
19
19
20
20
21
22
23
26
26
27
28
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84433549 | HOSE | |
| 2 | 84439712 | SUPPORT | |
| 3 | 80430356 | CLAMP | |
| 4 | 84814948 | SUPPORT | |
| 6 | 84444202 | GEAR | |
| 7 | 89507949 | WASHER | |
| 8 | 84446620 | GEAR | |
| 9 | 84444551 | SUPPORT | |
| 9 | 84459114 | SUPPORT | |
| 10 | 84446369 | GUARD | |
| 11 | 84446207 | GUARD | |
| 11 | 84459113 | GUARD | |
| 12 | 84446591 | KEY | |
| 13 | 84443777 | MOTOR | |
| 14 | 84446211 | CONNECTOR | |
| 15 | 80401502 | STRIP | |
| 18 | 86508568 | BOLT | |
| 19 | 80322357 | WASHER | |
| 20 | 80353308 | NUT | |
| 21 | 80043118 | SCREW | |
| 22 | 86508570 | BOLT | |
| 23 | 80412364 | BOLT | |
| 26 | 43128 | BOLT | |
| 27 | 80043158 | SCREW | |
| 28 | 80394630 | WASHER | |
| 29 | 80322358 | WASHER | |
| 30 | 80100038 | NUT | |
| 31 | 80140046 | WASHER | |
| 32 | 89706685 | NUT | |
| 33 | 89706690 | NUT | |
| 34 | 89706749 | SCREW | |
| 35 | 80336199 | SCREW | |
| 36 | 120104 | BOLT | |
| 37 | 80300389 | SCREW | |
| 38 | 84458978 | SUPPORT | |
| 39 | 9706685 | NUT | |
| 40 | 309086 | SCREW | |
| 41 | 84462470 | DISC | |
| 42 | 84459115 | SPROCKET | |
| 43 | 9507949 | WASHER | |
| 44 | 161441 | BOLT | |
| 45 | 84025499 | WASHER | |
| 46 | 394630 | WASHER | |
| 47 | 100038 | NUT | |
| 48 | 84459150 | SPROCKET | |
| 49 | 87534186 | CHAIN | |
| 50 | 87537505 | 87537505 | |
| 51 | 87537504 | LINK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
