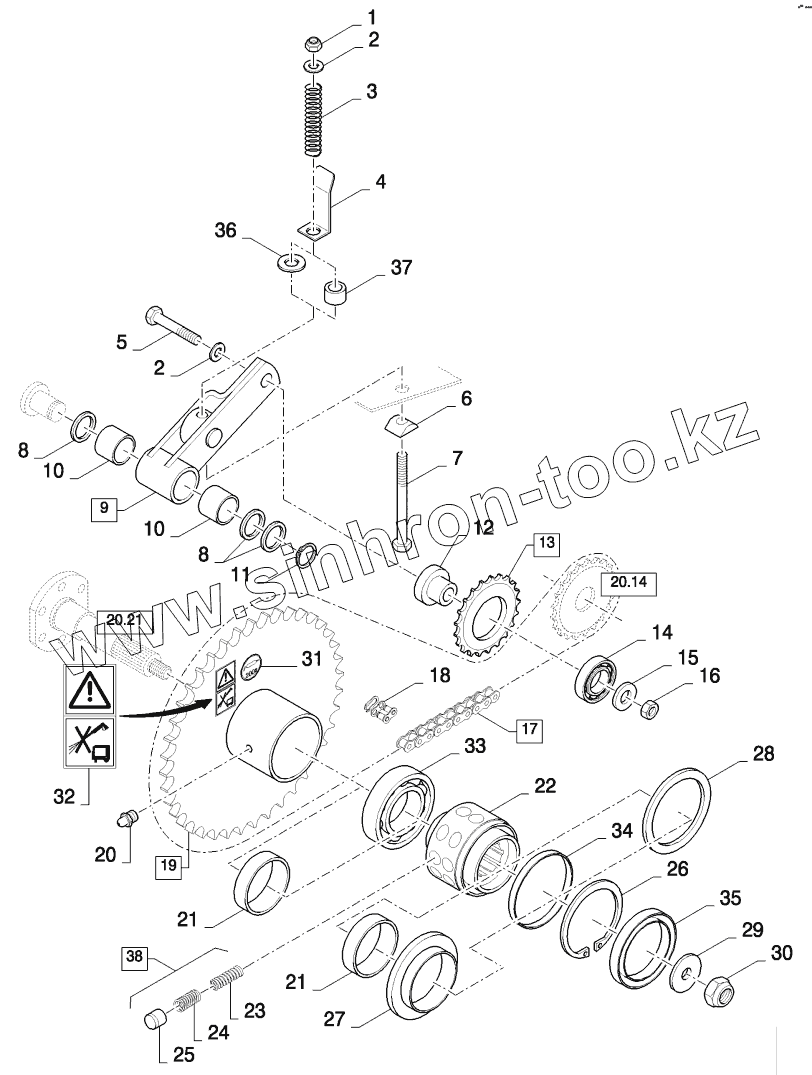

Каталог запасных частей к технике: CASE IH Жатка-2030 (RIGID). 20.20 FEED AUGER DRIVE
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80412126 | NUT | |
| 2 | 80378245 | WASHER | |
| 3 | 89817602 | SPRING | |
| 4 | 84989032 | INDICATOR | |
| 5 | 89706693 | SCREW | |
| 6 | 80132321 | WASHER | |
| 7 | 80364053 | SCREW | |
| 7 | 89837782 | SCREW | |
| 8 | 80419854 | WASHER | |
| 9 | 84440550 | ARM | |
| 10 | 80382975 | BUSHING | |
| 11 | 80370002 | CIRCLIP | |
| 12 | 84334260 | BUSHING | |
| 13 | 84436347 | SPROCKET | |
| 14 | 80034439 | BEARING ASSY | |
| 15 | 80140046 | WASHER | |
| 16 | 89706685 | NUT | |
| 17 | 84058834 | CHAIN | |
| 17 | 84058833 | CHAIN | |
| 17 | 84448828 | CHAIN | |
| 18 | 89811888 | LINK | |
| 19 | 84461197 | SPROCKET | |
| 19 | 84461189 | SPROCKET | |
| 19 | 84453558 | CLUTCH | |
| 19 | 84453558 | CLUTCH | |
| 19 | 84440546 | CLUTCH | |
| 19 | 84440548 | CLUTCH | |
| 19 | 84453595 | CLUTCH | |
| 19 | 84461197 | SPROCKET | |
| 19 | 84440698 | CLUTCH | |
| 19 | 84453507 | CLUTCH | |
| 20 | 80300919 | NIPPLE | |
| 20 | 321204 | NIPPLE | |
| 21 | 84068380 | RING | |
| 22 | 84429809 | HUB | |
| 22 | 84075521 | HUB | |
| 22 | 84800125 | HUB | |
| 23 | 84075523 | SPRING | |
| 23 | NSS | NOT SERVICED SEPARATELY | |
| 24 | 84075522 | SPRING | |
| 24 | NSS | NOT SERVICED SEPARATELY | |
| 25 | NSS | NOT SERVICED SEPARATELY | |
| 25 | 80386509 | CAM | |
| 26 | 80301652 | RING | |
| 26 | 84800128 | CIRCLIP | |
| 27 | 84429801 | RING | |
| 28 | 84068382 | RING | |
| 29 | 80850053 | WASHER | |
| 30 | 80380424 | NUT | |
| 31 | 84334829 | DECAL | |
| 31 | 84334810 | DECAL | |
| 32 | 84444063 | DECAL | |
| 33 | 89811496 | BEARING ASSY | |
| 34 | 84800131 | SEALRING | |
| 35 | 84800127 | SEAL | |
| 36 | 86511324 | WASHER | |
| 37 | 84069986 | BUSHING | |
| 38 | 84455965 | KIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
