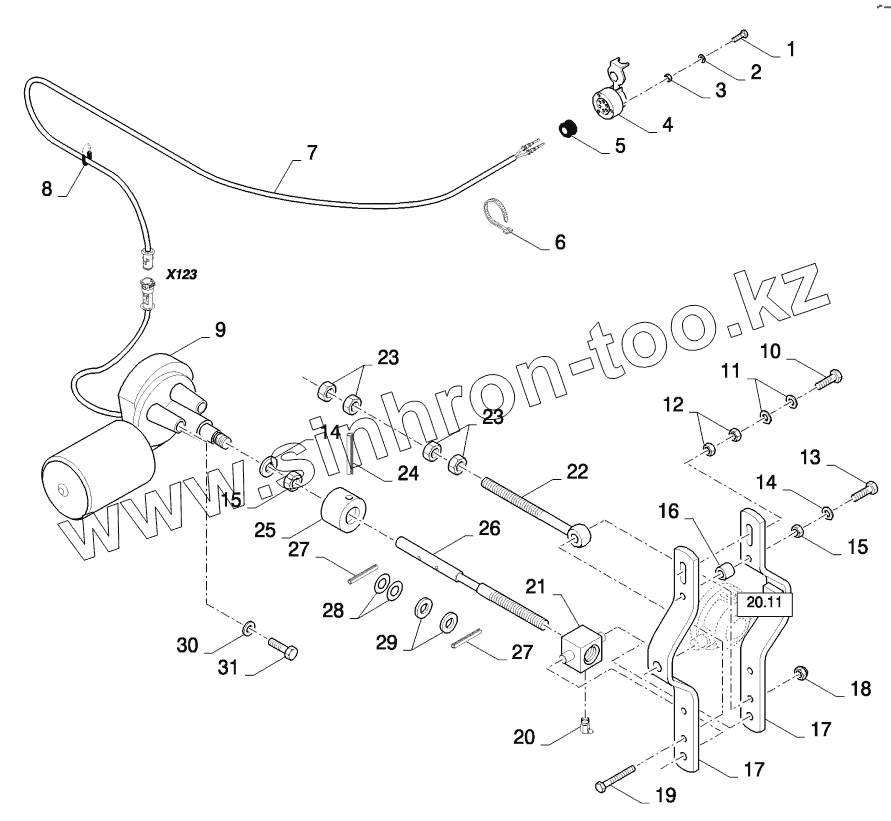

Каталог запасных частей к технике: CASE IH Жатка-2030 (RIGID). 20.13 REEL VARIATOR DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80120202 | SCREW | |
| 2 | 80322355 | WASHER | |
| 3 | 80100012 | NUT | |
| 4 | 80398224 | SOCKET | |
| 5 | 80355596 | GROMMET | |
| 6 | 86566989 | CABLE TIE | |
| 7 | 84435860 | HARNESS | |
| 7 | 84077693 | HARNESS | |
| 8 | NS | NOT SERVICED | |
| 9 | 89507880 | MOTOR | |
| 10 | 80120069 | SCREW | |
| 11 | 80378244 | WASHER | |
| 12 | 100016 | NUT | |
| 13 | 80043129 | SCREW | |
| 14 | 80322358 | WASHER | |
| 15 | 89706690 | NUT | |
| 16 | 80334055 | SPACER | |
| 17 | 80334061 | ARM | |
| 18 | 832-46408 | NUT | |
| 19 | 80120061 | SCREW | |
| 20 | 323713 | NIPPLE | |
| 21 | 89831500 | ADJUSTER | |
| 22 | 89831498 | BOLT | |
| 23 | 100016 | NUT | |
| 24 | 80300868 | PIN | |
| 25 | 89831501 | BUSHING | |
| 26 | 89831502 | SHAFT | |
| 27 | 89511051 | PIN | |
| 28 | 80350606 | RING | |
| 29 | 80456510 | WASHER | |
| 30 | 80322357 | WASHER | |
| 31 | 86508568 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
