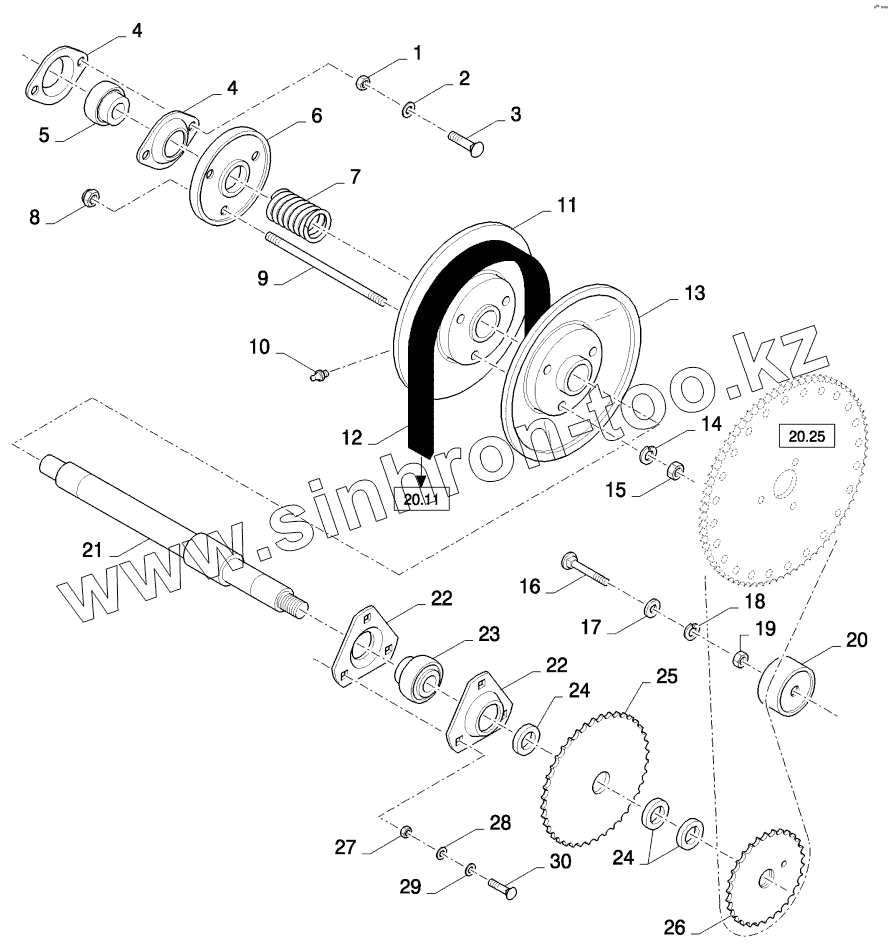

Каталог запасных частей к технике: CASE IH Жатка-2030 (RIGID). 20.12 REEL VARIATOR DRIVE
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 89706690 | NUT | |
| 2 | 80322358 | WASHER | |
| 3 | 86507486 | BOLT | |
| 4 | 86548974 | FLANGE | |
| 5 | 80325103 | BEARING | |
| 6 | 80350618 | RING | |
| 7 | 80334054 | SPRING | |
| 8 | 86000441 | NUT | |
| 9 | 80350617 | STUD | |
| 10 | 321204 | NIPPLE | |
| 11 | 84814252 | DISC | |
| 12 | 80334065 | BELT | |
| 13 | 84814253 | DISC | |
| 14 | 80140048 | WASHER | |
| 15 | 100020 | NUT | |
| 16 | 80334966 | BOLT | |
| 17 | 80140087 | WASHER | |
| 18 | 80140046 | WASHER | |
| 19 | 89706685 | NUT | |
| 20 | 80334970 | PINION | |
| 21 | 89850875 | SHAFT | |
| 22 | 86548970 | FLANGE | |
| 23 | 80325106 | BEARING ASSY | |
| 24 | 80379384 | WASHER | |
| 25 | 89819938 | SPROCKET | |
| 26 | 89819913 | SPROCKET | |
| 27 | 100016 | NUT | |
| 28 | 80140045 | WASHER | |
| 28 | 80140045 | WASHER | |
| 29 | 80378244 | WASHER | |
| 30 | 80043139 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
