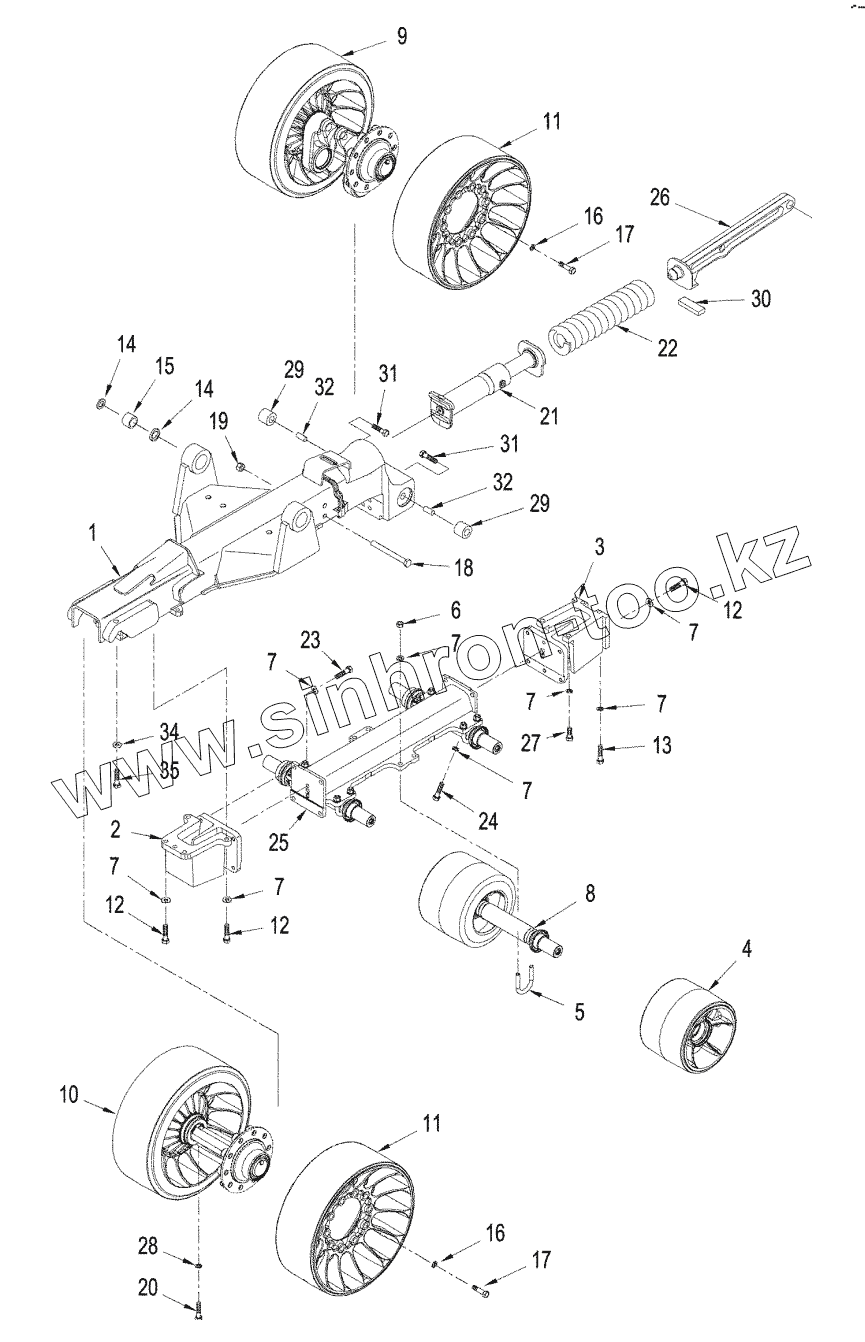

Каталог запасных частей к технике: CASE IH STX-530 Steiger. UNDERCARRIAGE - MOUNTING, QUADTRAC TRACTOR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

7

7

7

7

8

9

10

11

11

12

12

12

13

14

14

15

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

31

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87378014		MOUNTING PARTS
2	389761A1		SUSPENSION
3	389763A1		SUSPENSION
4	87438307		WHEEL ASSY
5	231765A1		U-BOLT
6	832-46416		NUT
7	896-11016		WASHER
8	REF		INSTRUCTION
9	REF		INSTRUCTION
10	REF		INSTRUCTION
11	87441100		WHEEL ASSY
12	627-16050		BOLT
13	827-16180		BOLT
14	87423203		SEAL
15	87423204		BEARING ASSY
16	896-11024		WASHER
17	827-24080		BOLT
18	827-20200		BOLT
19	832-46420		NUT
20	827-22140		BOLT
21	87304299		HYDRAULIC CYLINDER
22	255729A1		SPRING
23	627-16040		BOLT
24	827-16140		BOLT
25	408786A1		BEAM
26	435507A1		LINKAGE
27	827-16110		BOLT
28	896-11022		WASHER
29	87324220		SHAFT
30	430710A1		PAD
31	827-24100		BOLT
32	87585083		TUBE SPACER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
