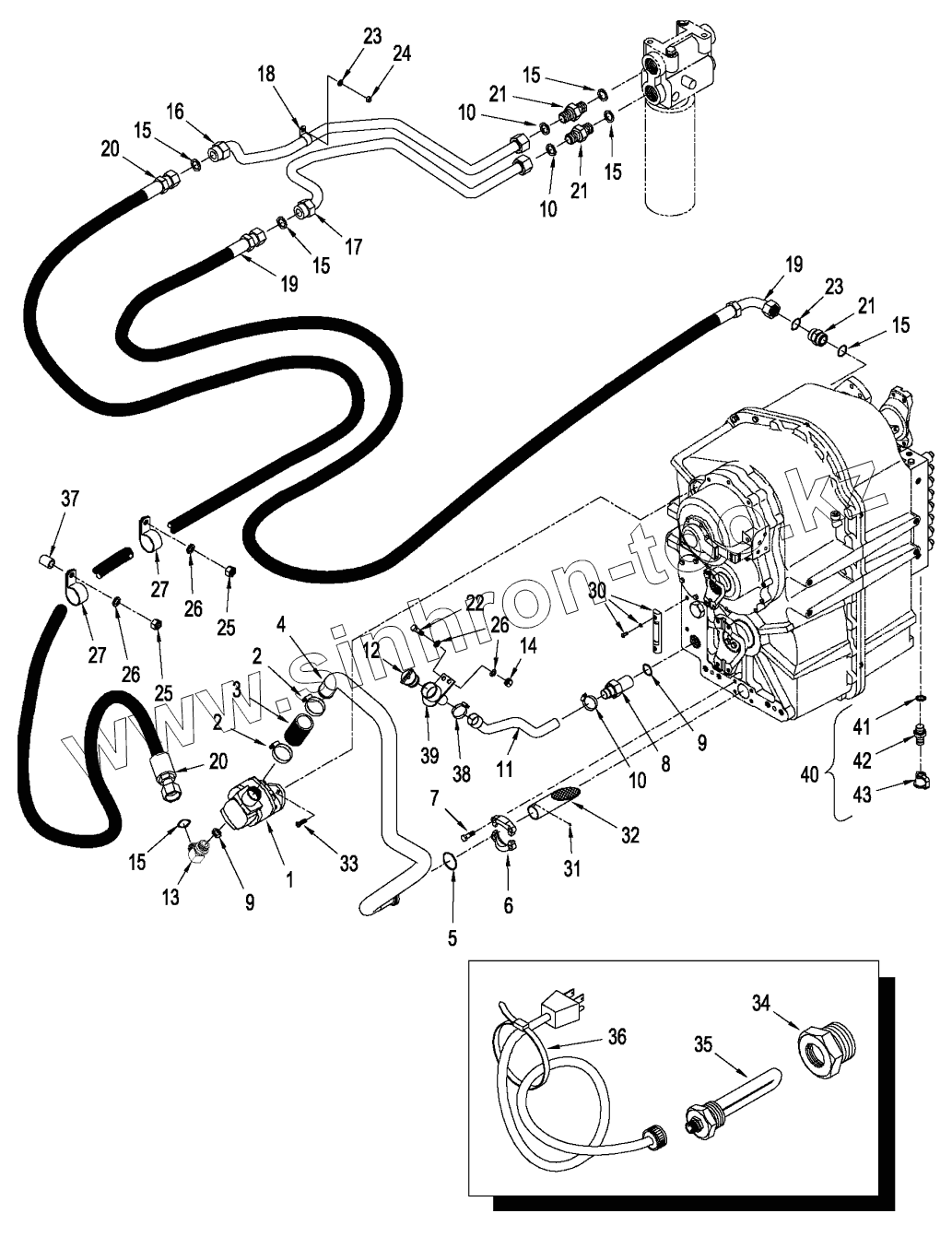

Каталог запасных частей к технике: CASE IH STX-530 Steiger. TRANSMISSION - LUBRICATION, WITH POWER SHIFT TRANSMISSION

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

10

10

11

12

13

14

15

15

15

15

15

15

16

17

18

19

19

20

20

21

21

21

22

23

23

24

25

25

26

26

26

27

27

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
186135A1	186135A1		KIT
1	370546A1		PUMP
2	214-3140		CLAMP
3	31-2427		HOSE
4	408581A1		TUBE
5	238-6228		O-RING
6	A14141		FLANGE
7	627-12035		BOLT
8	87340823		CONNECTOR
9	637-64386		O-RING
10	214-1420		CLAMP
11	87597484		HOSE
12	325737A1		CAP
13	700-308		ELBOW
14	832-10410		NUT
15	238-6021		O-RING
16	87305825		TUBE ASSY
17	87338377		TUBE
18	515-23254		CLAMP
19	87305833		HOSE ASSY
19	437255A1S		HOSE ASSY
20	87305831		HOSE ASSY
20	437254A1S		HOSE ASSY
21	700-105		CONNECTOR
22	827-10045		BOLT
23	895-11008		WASHER
24	829-1408		NUT
25	829-1410		NUT
26	895-11010		WASHER
27	515-22349		CLAMP
28	832-10410		NUT
29	895-11008		WASHER
30	L116247		GAUGE
31	S14701960		BALL
32	370551A1		TUBE ASSY
33	514-721		BOLT
34	367930A1		ADAPTER
35	A164503		HEATER ASSY
35	387062A1		HEATER UNIT
36	22-824		STRAP
37	432444A1		SPACER
38	214-1428		CLAMP
39	414480A2		TUBE ASSY
40	178889A1		FITTING
41	637-63113		O-RING
42	NSS		NOT SERVICED SEPARATELY
43	H434163		DUST CAP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
