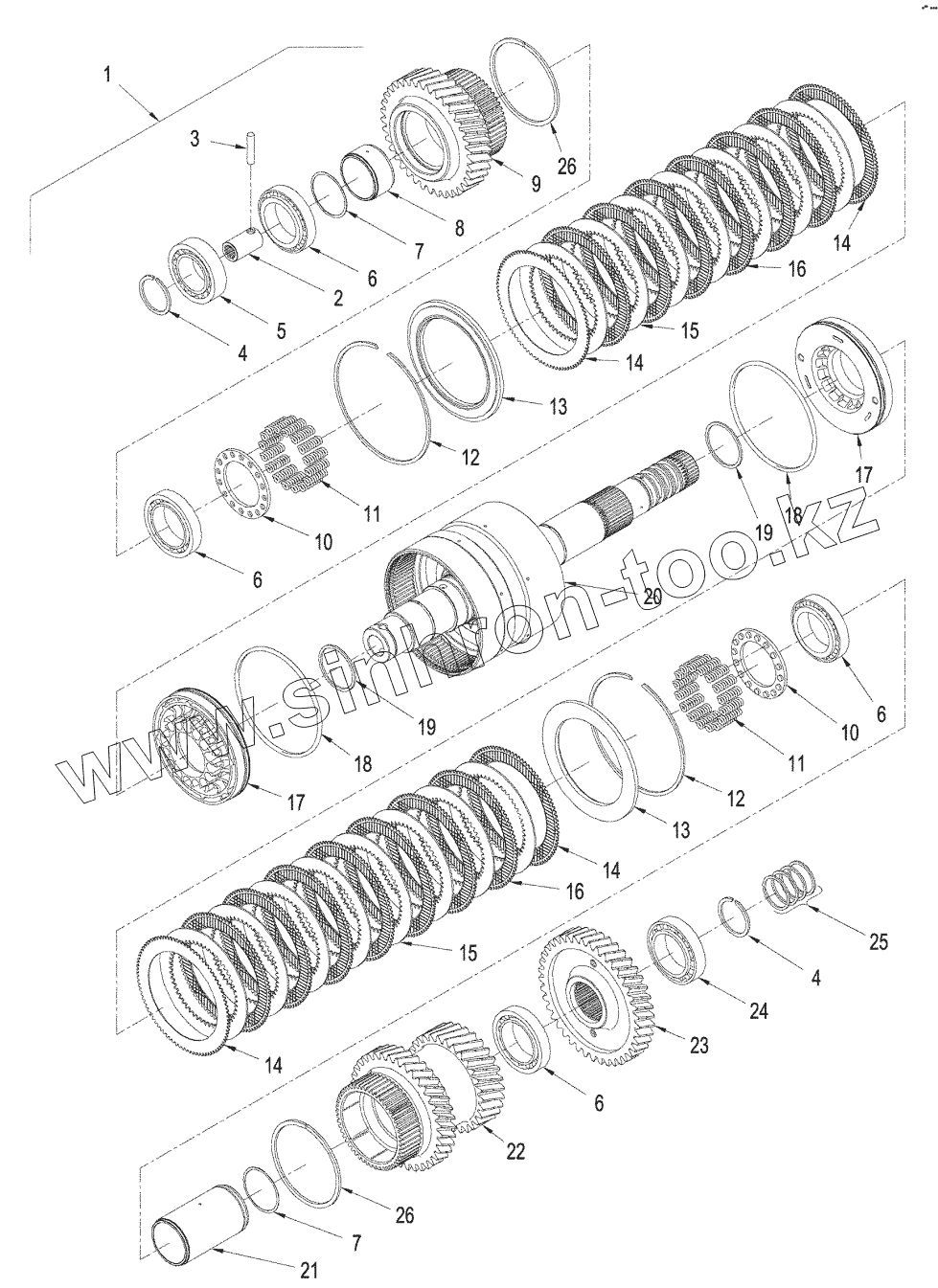

Каталог запасных частей к технике: CASE IH STX-530 Steiger. POWER SHIFT TRANSMISSION - SECOND SHAFT ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

6

7

7

8

9

10

10

11

11

12

12

13

13

14

14

14

14

15

15

16

16

17

17

18

18

19

19

20

21

22

23

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87350264		SHAFT
1	87350268		SHAFT
2	428673A1		COUPLING
3	428674A1		DOWEL
4	352378A1		SNAP RING
4	352394A1		SNAP RING
4	352397A1		SNAP RING
4	352400A1		SNAP RING
4	352815A1		SNAP RING
4	352816A1		SNAP RING
5	428183A1		BEARING
6	352817A1		BEARING
7	352818A1		SHIM
7	352819A1		SHIM
7	352820A1		SHIM
7	352821A1		SHIM
7	352822A1		SHIM
7	352823A1		SHIM
8	87350273		SPACER
9	87350277		GEAR
10	87350230		PLATE
11	362616A1		SPRING
12	352829A1		SNAP RING
13	87350231		PLATE
13	87431390		PLATE
14	352831A1		DISC
15	S2080S00F		DISC
15	S2090S00F		DISC
16	352832A1		DISC
17	87350236		PISTON
18	87431391		RING
19	S2610S00F		RING
20	87350301		SHAFT
20	87350293		SHAFT
21	87350305		SPACER
22	87350306		GEAR
23	87350307		GEAR
24	359206A1		BEARING
25	S3070S00F		RING
26	87431394		RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
