Каталог запасных частей к технике: CASE IH STX-530 Steiger. HEATER - HOSES, STX & STEIGER 480/530

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
5
5
5
5
5
5
6
6
6
7
7
8
8
8
9
9
9
10
10
11
11
11
12
13
13
14
14
15

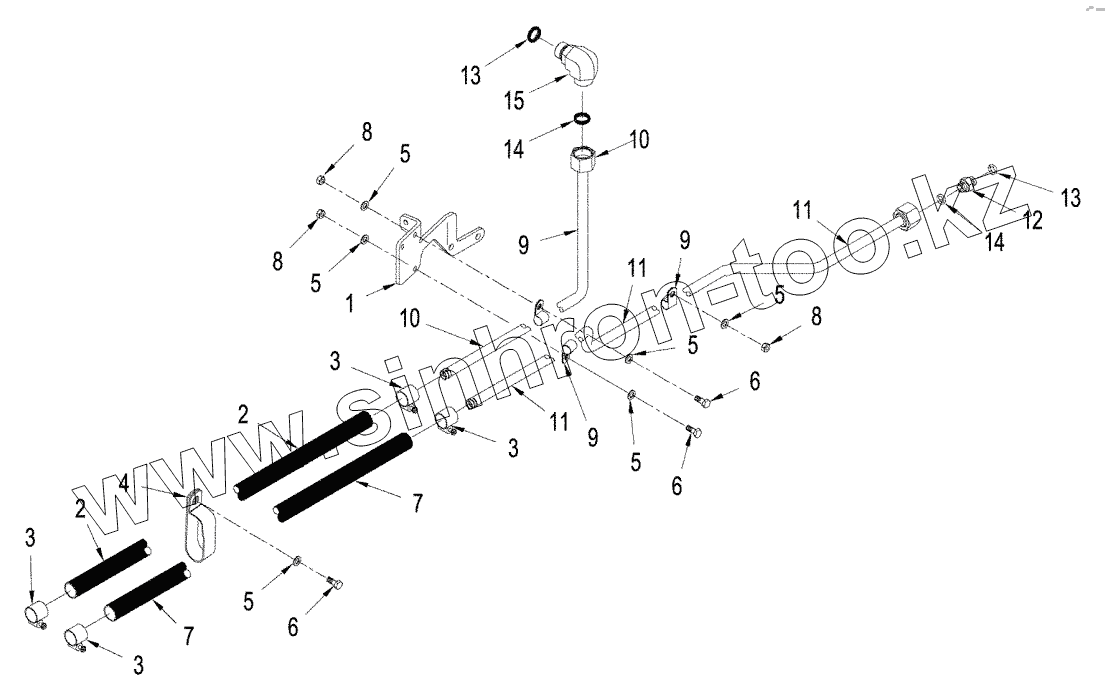

Позиция на иллюстрации Заводской номер детали Название детали
1 87335706 BRACKET
2 87391868 HOSE
3 214-1408 CLAMP
4 R54363 CLAMP
5 895-11008 WASHER
6 627-8020 BOLT
7 87391868 HOSE
8 829-1408 NUT
9 515-23159 CLAMP
10 87389218 TUBE
11 87389219 TUBE
12 700-104 CONNECTOR
13 637-64236 O-RING
14 238-6018 O-RING
15 700-307 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
