Каталог запасных частей к технике: CASE IH STX-530 Steiger. DOOR ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

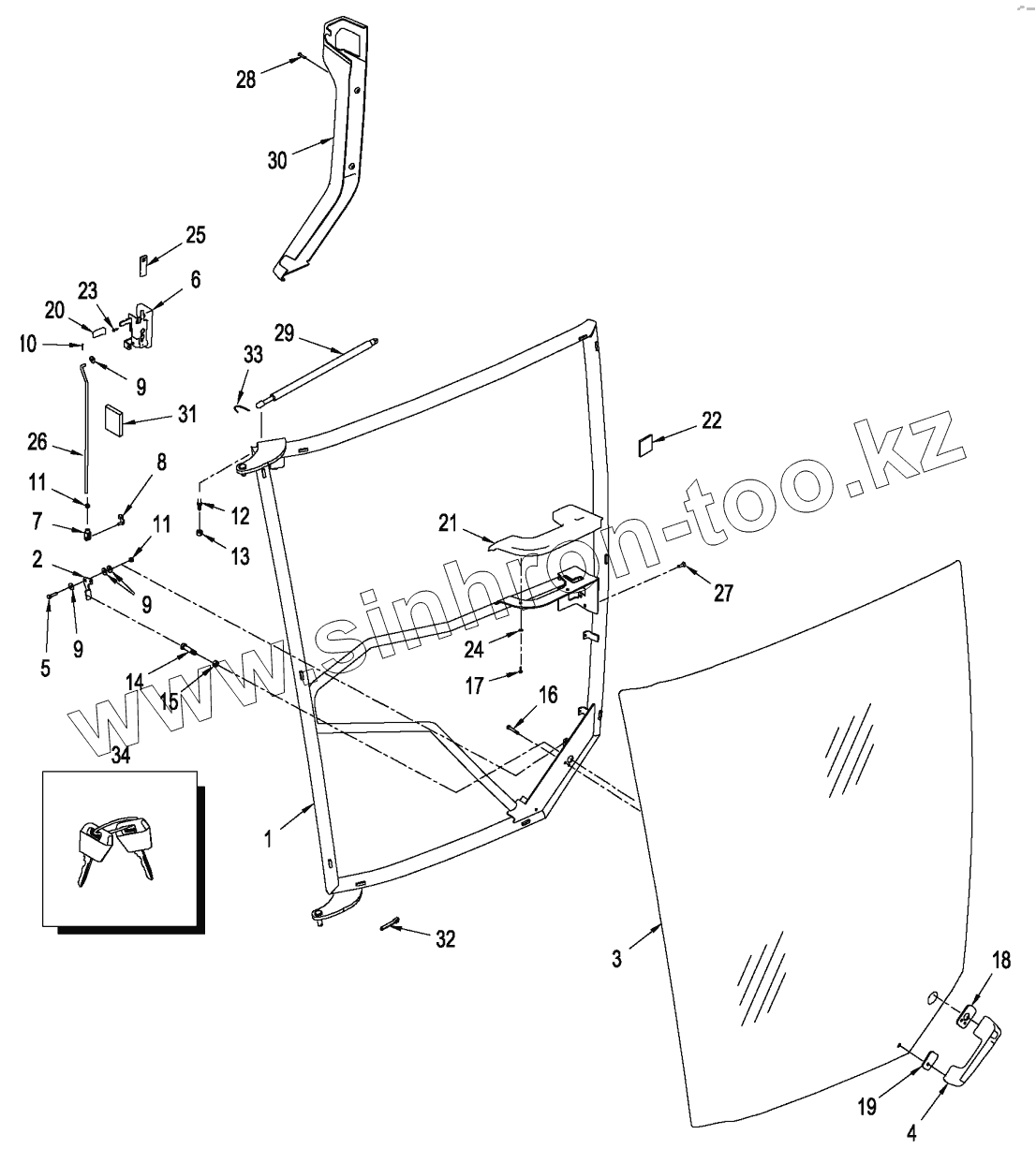

Позиция на иллюстрации	Заводской номер детали		Название детали
413022A2	413022A2		DOOR ASSY
1	388785A2		DOOR
2	388934A1		LEVER
3	181239A4		WINDOW ASSY
4	9707331		HANDLE
5	614-6025		BOLT
6	388874A2		LATCH
7	713-226		CLEVIS
8	906020R1		CLIP
9	895-25006		WASHER
10	733-1610		PIN
11	829-1406		NUT
12	3234063R1		BALL JOINT
13	403749A1		NUT
14	340-12520		SCREW
15	425-104		NUT
16	805-6035		BOLT
17	760-17316		SELF-TAP SCREW
18	194174A1		GASKET
19	194175A1		GASKET
20	388122A1		HANDLE
21	388120A2		ARMREST
22	87543673		SPACER
23	760-14316		SCREW
24	895-30101		WASHER
25	352842A1		KNOB
26	388936A1		ROD
27	461-42512		SCREW
28	87016541		SCREW
29	329720A1		CYLINDER
30	358329A3		COVER
31	369566A1		TAPE
32	733-3220		PIN
33	3233348R1		CLIP
34	86502201		SET OF 2 KEYS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
