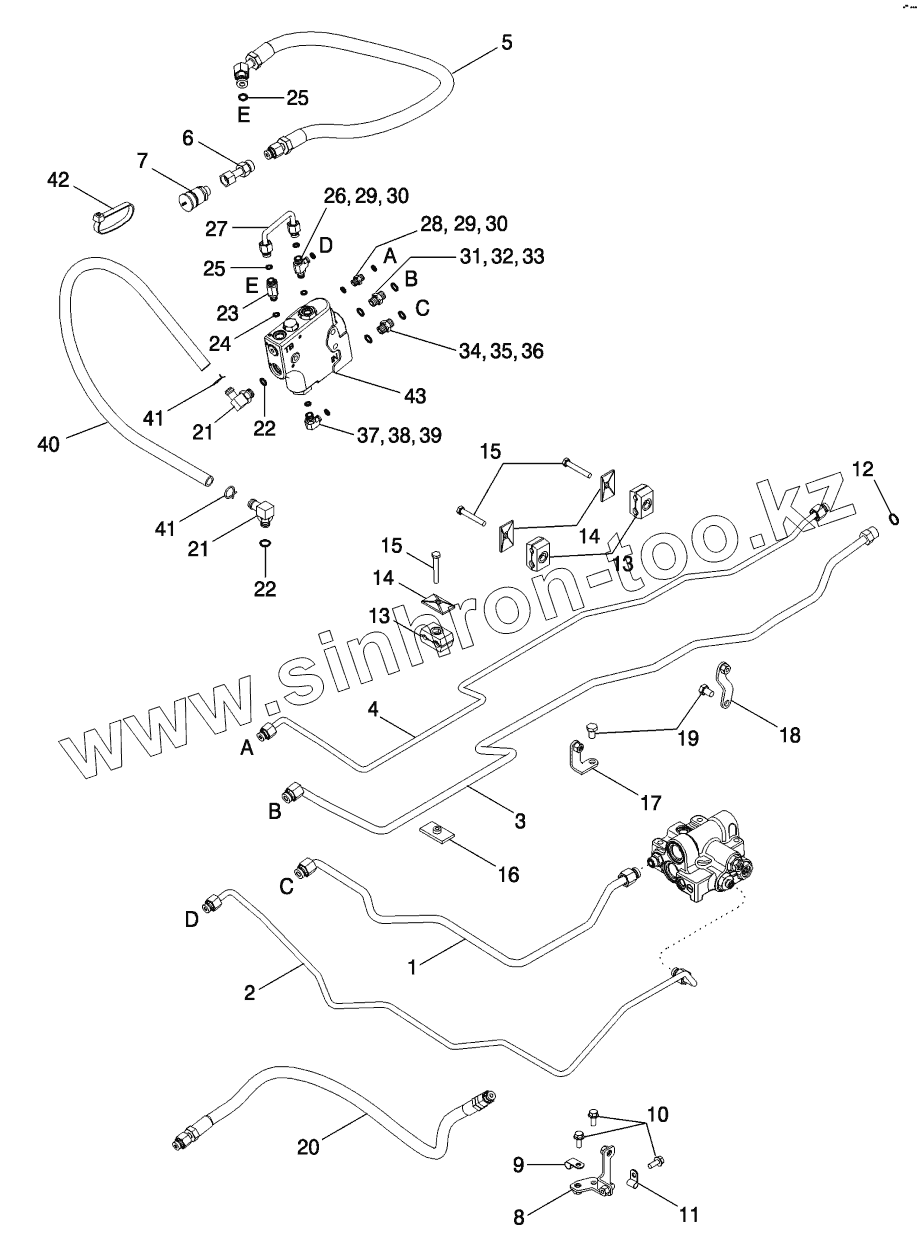

Каталог запасных частей к технике: CASE IH MX-305 Magnum. TRAILER BRAKES - HYDRAULIC - BSN Z7RZ01521

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

15

16

17

18

19

20

21

21

22

22

23

24

25

25

26

27

28

29

29

30

30

31

32

33

34

35

36

37

38

39

40

41

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87456032		TUBE ASSY
2	87544278		TUBE ASSY
3	87456034		TUBE ASSY
4	87367652		TUBE ASSY
5	87337403		HOSE
6	1975266C1		CONNECTOR
7	3131463R91		BREAKER POINTS
8	87395937		BRACKET
9	515-22127		CLAMP
10	844-8020		BOLT
11	515-2295		CLAMP
12	238-6014		O-RING
13	363255A1		CLAMP
14	384870A1		PLATE
15	814-8055		BOLT
16	384871A1		PLATE
17	87309386		BRACKET
18	87309660		BRACKET
19	614-10016		BOLT
20	87442945		HOSE
21	87312846		ELBOW
22	637-63153		O-RING
23	700-412		TEE
24	637-63153		O-RING
25	238-6014		O-RING
26	87312753		VALVE
27	87435690		TUBE ASSY
28	700-101		CONNECTOR
29	637-63113		O-RING
30	238-6012		O-RING
31	700-162		CONNECTOR
32	637-63193		O-RING
33	238-6014		O-RING
34	86597761		CONNECTOR
35	637-64236		O-RING
36	238-6014		O-RING
37	700-304		ELBOW
38	637-63113		O-RING
39	238-6012		O-RING
40	87365235		HOSE
41	214-1408		CLAMP
42	L11541		CABLE TIE
43	87324560		VALVE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
