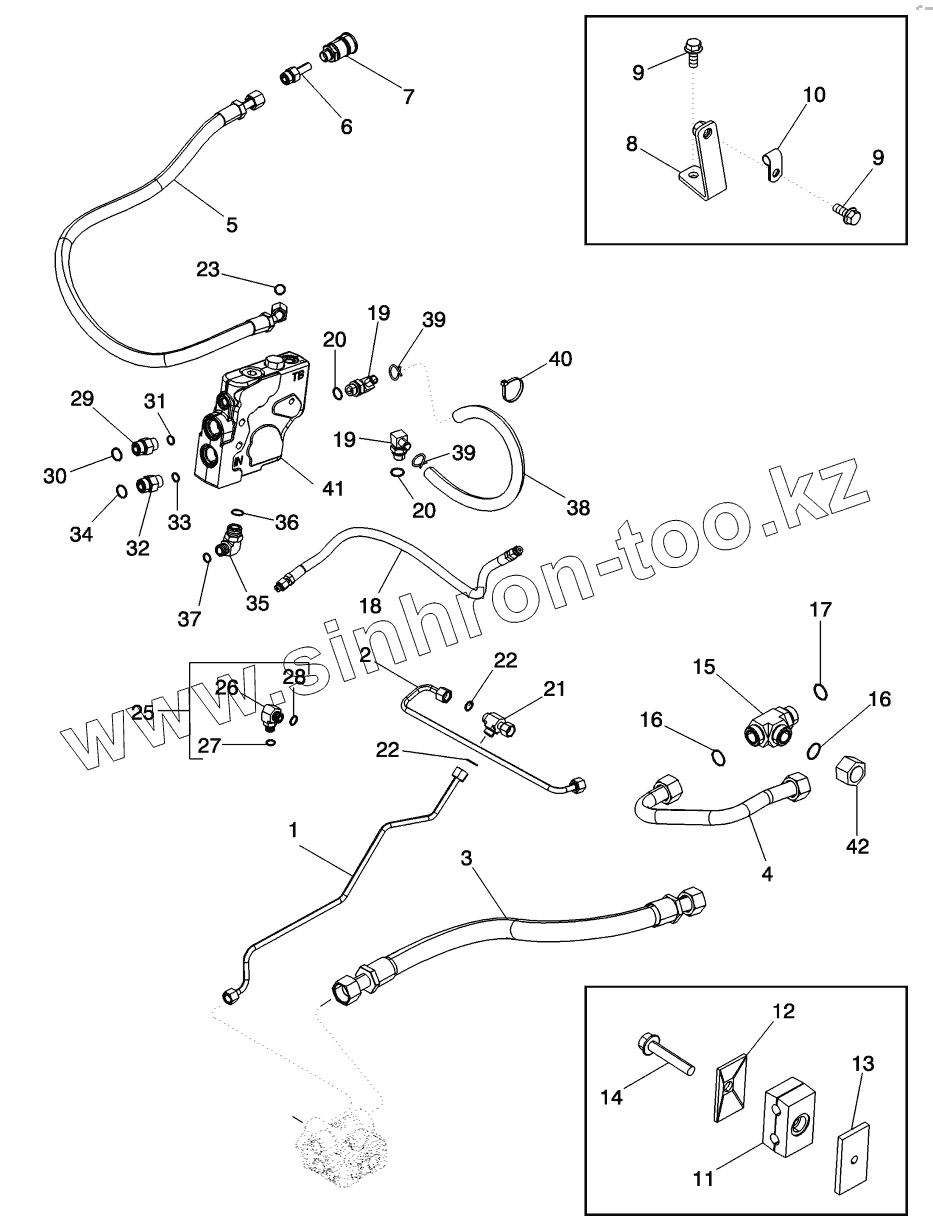

Каталог запасных частей к технике: CASE IH MX-305 Magnum. TRAILER BRAKES - HYDRAULIC - ASN Z7RZ01521

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

16

17

18

19

19

20

20

21

22

22

23

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87620393		TUBE ASSY
2	87625086		TUBE ASSY
3	87701093		HOSE
4	87659135		TUBE ASSY
5	87337403		HOSE
6	1975266C1		CONNECTOR
7	3131463R91		BREAKER POINTS
8	86988626		BRACKET
9	844-8020		BOLT
10	515-2295		CLAMP
11	1546024C1		CLAMP
12	384870A1		PLATE
13	384871A1		PLATE
14	844-8045		BOLT
15	700-407		TEE
16	238-6021		O-RING
17	637-64296		O-RING
18	87442945		HOSE
19	87312846		ELBOW
20	637-63153		O-RING
21	701-422		TEE
22	238-6012		O-RING
23	238-6014		O-RING
25	86579691		ELBOW
26	NSS		NOT SERVICED SEPARATELY
27	9992298		O-RING
28	86598101		O-RING
29	700-166		CONNECTOR
30	238-6021		O-RING
31	637-64236		O-RING
32	86597761		CONNECTOR
33	637-64236		O-RING
34	238-6014		O-RING
35	700-304		ELBOW
36	637-63113		O-RING
37	238-6012		O-RING
38	87365235		HOSE
39	214-1408		CLAMP
40	L11541		CABLE TIE
41	87740546		VALVE
42	701-901		CAP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
