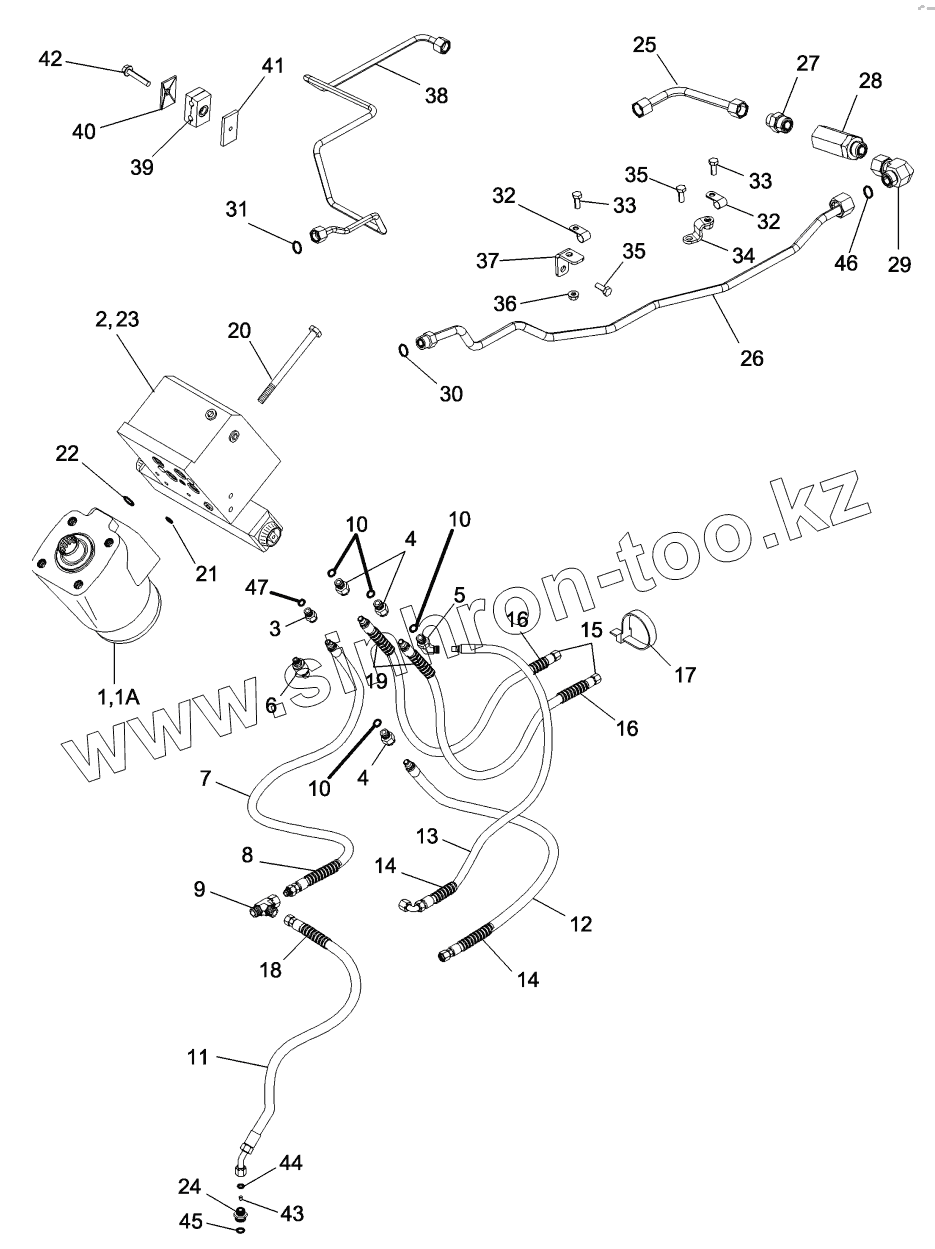

Каталог запасных частей к технике: CASE IH MX-305 Magnum. STEERING SYSTEM - MFD WITH ACCUGUIDE

Тип техники

Марка

Модель

Схема

1

1

1A

2

3

4

4

5

5

6

7

7

8

9

10

10

10

11

12

12

13

13

14

14

15

16

16

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

33

33

34

35

35

36

37

38

39

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87315007		PUMP
1	87315009		PUMP
1A	87454545		KIT
2	87361918		VALVE
3	87331073		CONNECTOR
4	87331075		CONNECTOR
5	87345924		FITTING
5	87331075		CONNECTOR
6	87428328		SENSOR
7	87363334		HOSE
7	87401120		HOSE
8	87353382		CONDUIT
9	701-422		TEE
10	637-63153		O-RING
11	87366166		HOSE
12	87352870		HOSE
12	87349616		HOSE
13	87363326		HOSE
13	87306477		HOSE
14	87451398		CONDUIT
15	87401118		HOSE ASSY
16	87443446		CONDUIT
16	87353384		CONDUIT
17	86991007		STRAP
18	408412A1		CONDUIT
19	408411A1		CONDUIT
20	864-12120		SCREW
21	238-6113		O-RING
22	238-6117		O-RING
23	87386344		VALVE
24	87361919		ORIFICE
25	87620399		TUBE ASSY
26	87620401		TUBE ASSY
27	201-135		CONNECTOR
28	87319429		CONNECTOR
29	701-361		ELBOW
30	238-6014		O-RING
31	238-6012		O-RING
32	515-22127		CLAMP
33	614-8020		BOLT
34	86988840		BRACKET
35	614-10016		BOLT
36	829-1408		NUT
37	86988838		BRACKET
38	87367650		TUBE ASSY
39	1546024C1		CLAMP
40	384870A1		PLATE
41	384871A1		PLATE
42	844-8045		BOLT
43	133519C1		SCREEN
44	238-6014		O-RING
45	637-64236		O-RING
46	238-6016		O-RING
47	637-63113		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
