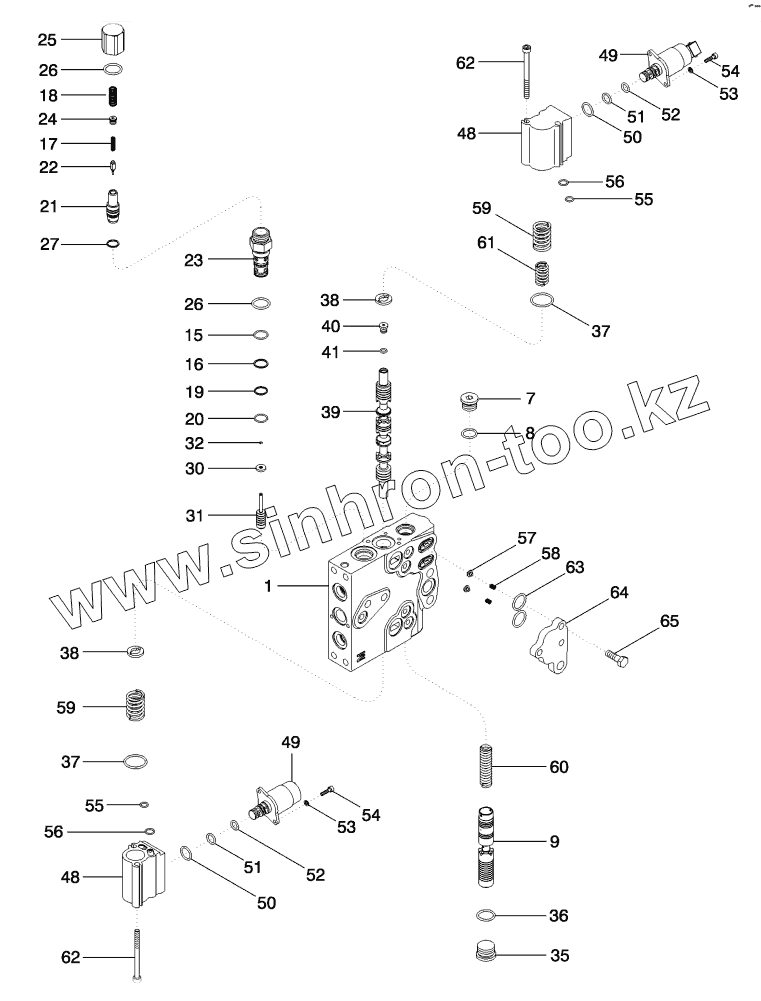

Каталог запасных частей к технике: CASE IH MX-305 Magnum. REMOTE HYDRAULIC CONTROL VALVE, BSN AJB363596

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
7
8
9
15
16
17
18
19
20
21
22
23
24
25
26
26
27
31
35
36
37
37
38
38
39
40
41
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
59
59
60
61
62
62
63
64
65
65
Позиция на иллюстрации Заводской номер детали Название детали
447220A6 447220A6 VALVE
87354470 87354470 VALVE
372228A1 372228A1 SEAL
86994122 86994122 POPPET
87416820 87416820 SPOOL
447226A5 447226A5 VALVE
278550A2 278550A2 VALVE
447226A5 447226A5 VALVE
447223A4 447223A4 VALVE
1 NSS NOT SERVICED SEPARATELY
7 71100209 PLUG
8 237-6010 O-RING
9 446403A1 SPOOL
15 238-6016 O-RING
16 G103862 RING
17 NSS NOT SERVICED SEPARATELY
18 NSS NOT SERVICED SEPARATELY
19 G108723 RING
20 238-6015 O-RING
21 NSS NOT SERVICED SEPARATELY
22 NSS NOT SERVICED SEPARATELY
23 NSS NOT SERVICED SEPARATELY
24 NSS NOT SERVICED SEPARATELY
25 NSS NOT SERVICED SEPARATELY
26 237-6010 O-RING
27 G108727 BACK-UP RING
31 87546296 PISTON
35 86625138 PLUG
36 237-6010 O-RING
37 238-5120 O-RING
38 436518A1 WASHER
39 NSS NOT SERVICED SEPARATELY
40 86632547 PLUG
41 237-6002 O-RING
48 NSS NOT SERVICED SEPARATELY
49 87354468 VALVE
50 319721A1 O-RING
51 319722A1 O-RING
52 319723A1 O-RING
53 892-11004 WASHER
54 864-4016 SCREW
55 238-5011 O-RING
56 238-5012 O-RING
57 446404A1 PLUG
58 446405A1 SPRING
59 87411129 SPRING
60 436854A1 SPRING
61 87336153 SPRING
62 864-6075 SCREW
63 238-6116 O-RING
64 87408510 PLATE
65 628-8025 BOLT
65 221573A1 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
