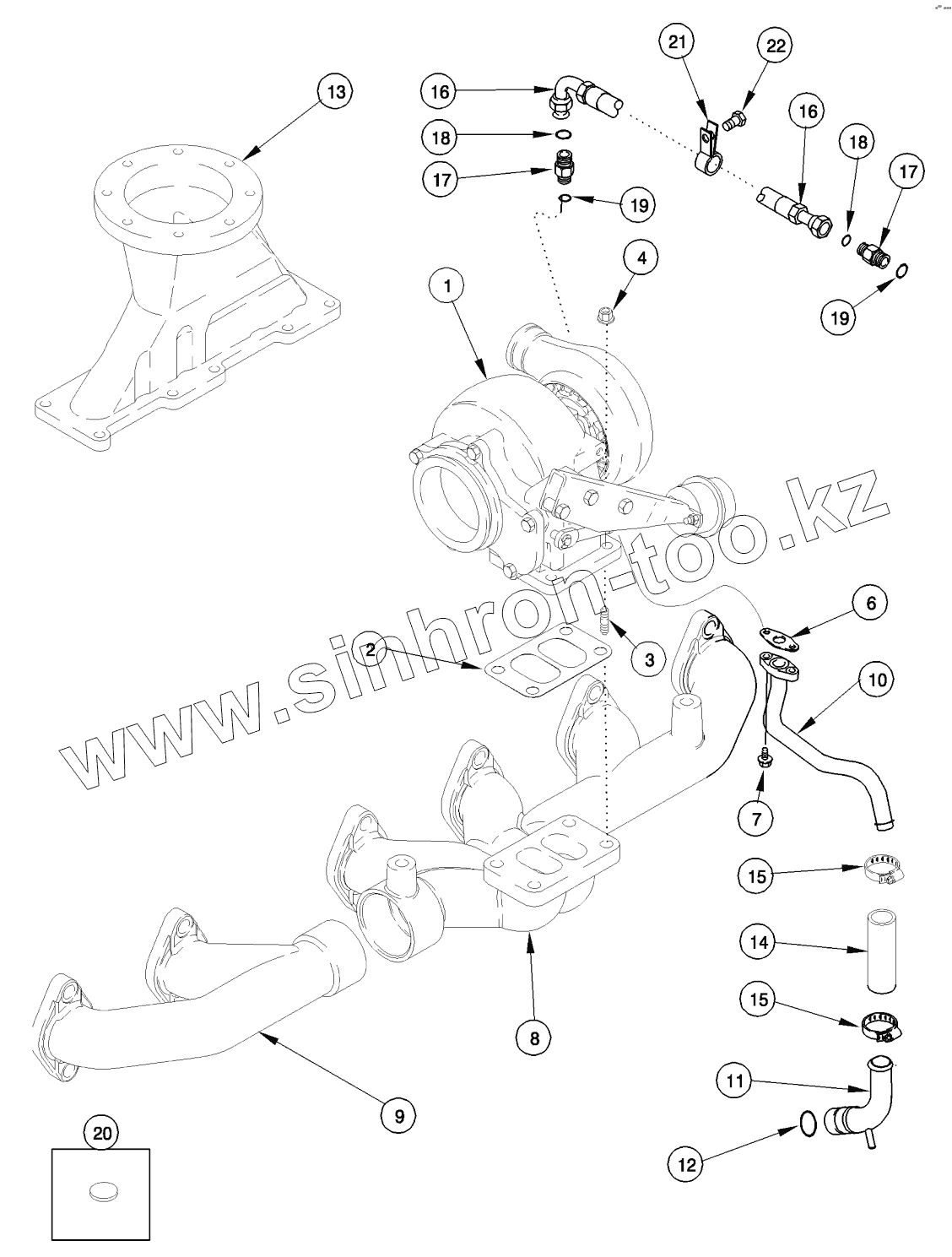

Каталог запасных частей к технике: CASE IH MX-285 Magnum. TURBOCHARGER SYSTEM, MX255 AND MX285

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 REF INSTRUCTION
2 J919369 GASKET
3 J818823 STUD
4 J818824 NUT
6 J519807 GASKET
7 845-8020 BOLT
8 J943841 MANIFOLD
9 J937477 MANIFOLD
10 J945108 TUBE
11 J948079 TUBE
11 87437056 TUBE
12 238-7018 O-RING
13 J943613 CONNECTOR
14 J286499 HOSE
15 214-1512 CLAMP
16 J282159 HOSE
17 J922789 CONNECTOR
18 J678603 O-RING
19 313262A1 SEAL
20 J920706 PLUG
21 515-23127 CLAMP
22 615-8012 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
