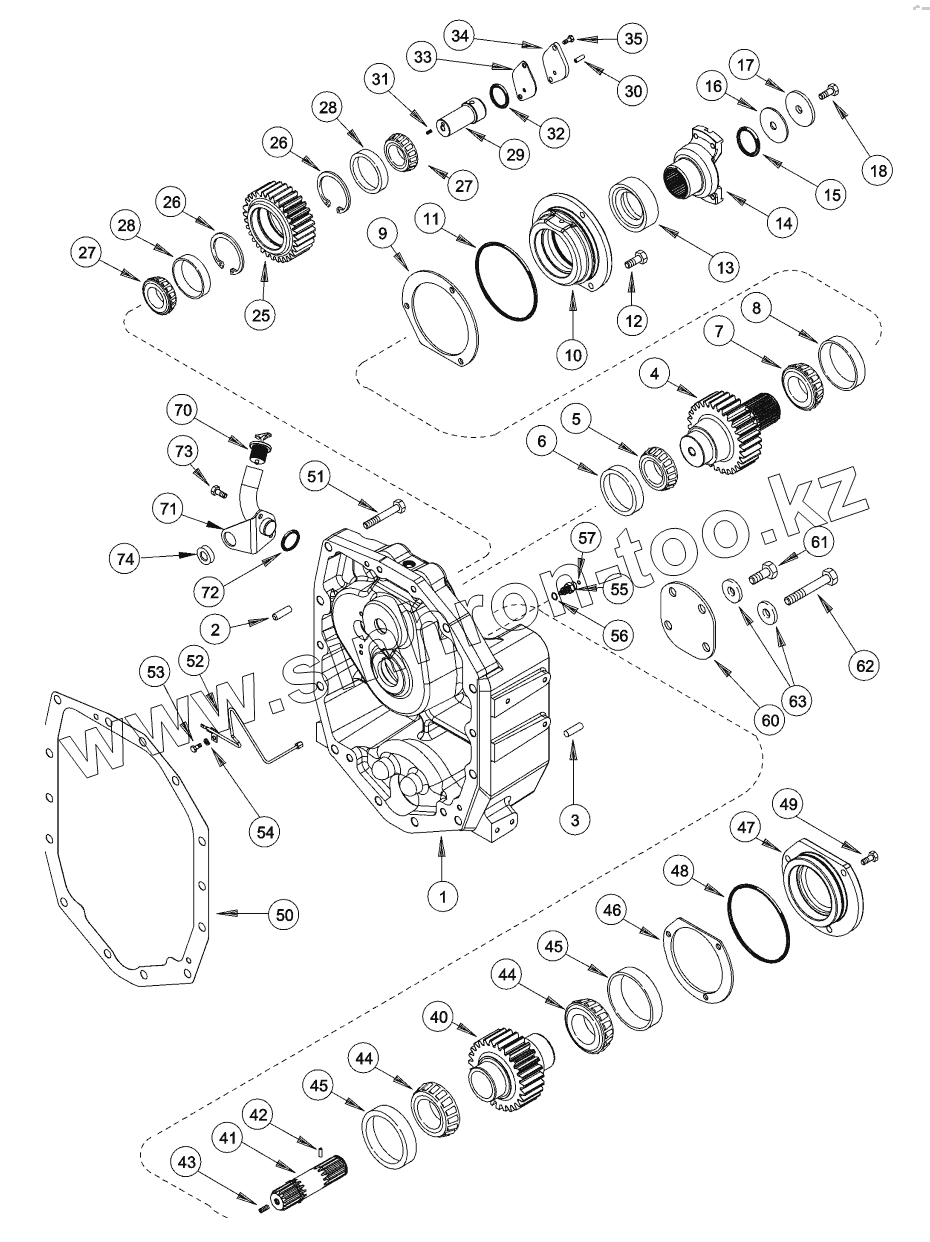

Каталог запасных частей к технике: CASE IH MX-285 Magnum. TRANSMISSION DROP BOX

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
25
26
27
27
28
28
28
29
30
31
32
33
34
35
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
60
61
62
63
70
71
72
73
74
Позиция на иллюстрации Заводской номер детали Название детали
275217A2 275217A2 KIT
275219A2 275219A2 KIT
276639A1 276639A1 KIT
275216A2 275216A2 KIT
1 225171A6 HOUSING
2 375362R1 PIN
3 837-20040 DOWEL
4 302553A1 SHAFT
5 105503H BEARING
6 105496H BEARING
7 659458R1 BEARING
8 105497H BEARING
9 341206A1 SHIM
9 341205A1 SHIM
9 275214A1 SHIM
9 228267A1 SHIM
9 228270A1 SHIM
10 221240A4 CAGE
11 238-5161 O-RING
12 339770A1 SCREW
13 225820A1 SEAL
14 301843A1 YOKE
14 259188A1 YOKE
15 238-5225 O-RING
16 230488A1 SHIM
16 230490A1 SHIM
16 230487A1 SHIM
16 276638A1 SHIM
16 230486A1 SHIM
17 230497A1 WASHER
18 628-16035 BOLT
25 302554A1 SHAFT
26 101-21325 RING
27 364463C91 BEARING
28 364462C1 BEARING
29 228304A2 SHAFT ASSY
30 837-8020 DOWEL
31 1342851C1 PLUG
32 238-5140 O-RING
33 341207A1 SHIM
33 228303A1 SHIM
33 275215A1 SHIM
33 228300A1 SHIM
33 341208A1 SHIM
34 258469A1 PLATE
35 339770A1 SCREW
40 302555A1 SHAFT
41 282724A1 SHAFT
41 282726A1 SHAFT
42 38-3605 PIN
43 284151A1 SCREW
44 105503H BEARING
45 105496H BEARING
46 341210A1 SHIM
46 341209A1 SHIM
46 275213A1 SHIM
46 228261A1 SHIM
46 228265A1 SHIM
47 226188A3 CAGE
48 238-5157 O-RING
49 339770A1 SCREW
50 230760A2 GASKET
51 828-20110 BOLT
52 259979A2 TUBE
53 614-10020 BOLT
54 892-11010 WASHER
55 93105C1 UNION
56 237-6008 O-RING
57 238-6014 O-RING
60 223420A1 COVER
61 628-20060 BOLT
62 828-20150 BOLT
63 896-12020 WASHER
70 279640A1 CAP
71 295087A1 TUBE
72 238-5222 O-RING
73 614-10020 BOLT
74 248-2181 GROMMET
75 86625127 PLUG
