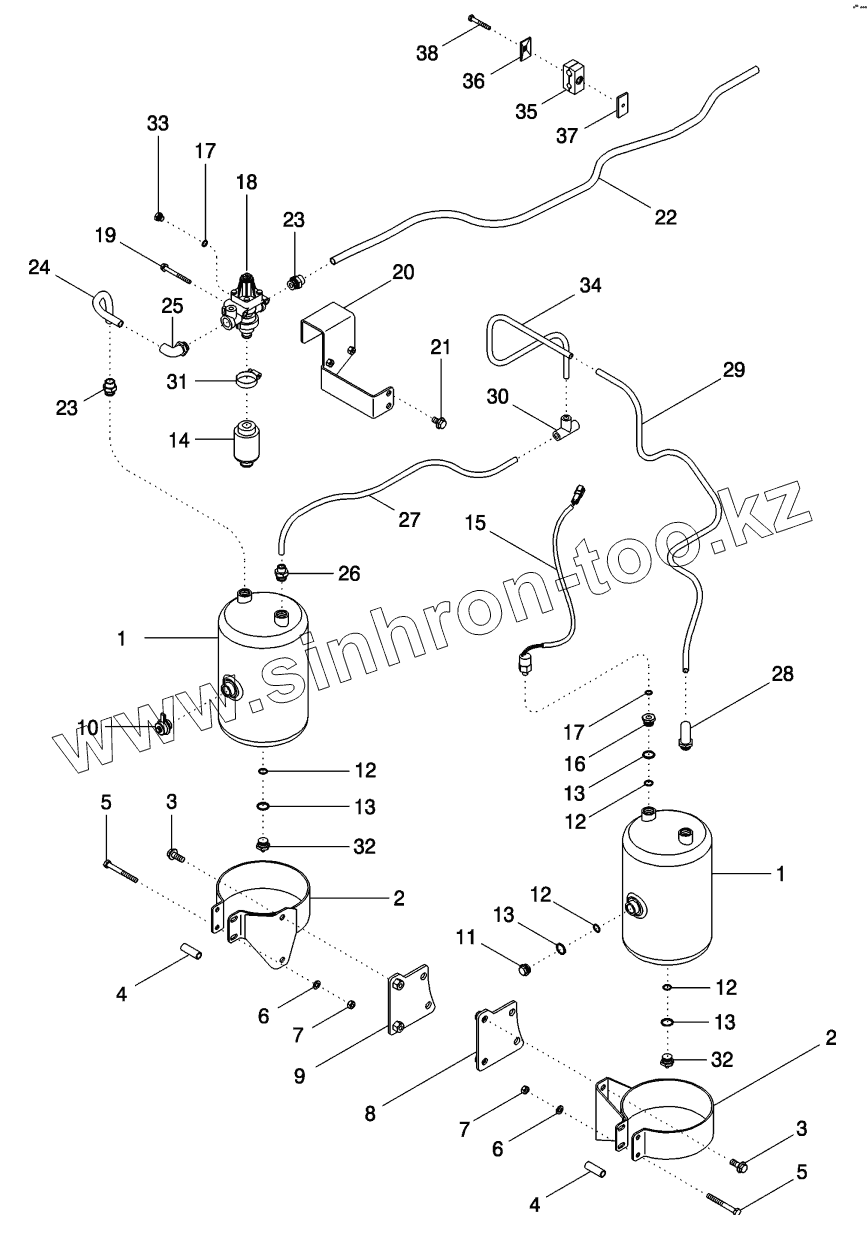

Каталог запасных частей к технике: CASE IH MX-285 Magnum. TRAILER BRAKES - PNEUMATIC, RESERVOIR, ITALY ONLY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

9

10

11

12

12

12

12

13

13

13

13

14

15

16

17

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1530988C1		TANK
2	86985993		BRACKET
3	844-12030		BOLT
4	87592916		SPACER
5	814-10090		BOLT
6	895-11010		WASHER
7	829-1410		NUT
8	86985963		BRACKET
9	86985965		BRACKET
10	443287A1		VALVE
11	716954R1		PLUG
12	3076154R1		O-RING
13	3076153R1		RING
14	82001979		VALVE
15	400669A1		SWITCH
16	186382A1		REDUCER
17	713845R1		WASHER
18	T103977		VALVE
19	844-8080		BOLT
20	86985966		BRACKET
21	844-12020		BOLT
22	86991154		HOSE
23	86984484		CONNECTION
24	87526409		HOSE
25	442930A1		ELBOW
26	442924A1		CONNECTOR
27	86985952		HOSE
28	442929A1		ELBOW
29	86985955		HOSE
30	442925A1		TEE
31	214-1536		CLAMP
32	897123H2		VALVE
33	933321R1		PLUG
34	86985951		HOSE
35	109619A1		CLAMP
36	384870A1		PLATE
37	384871A1		PLATE
38	814-8055		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
