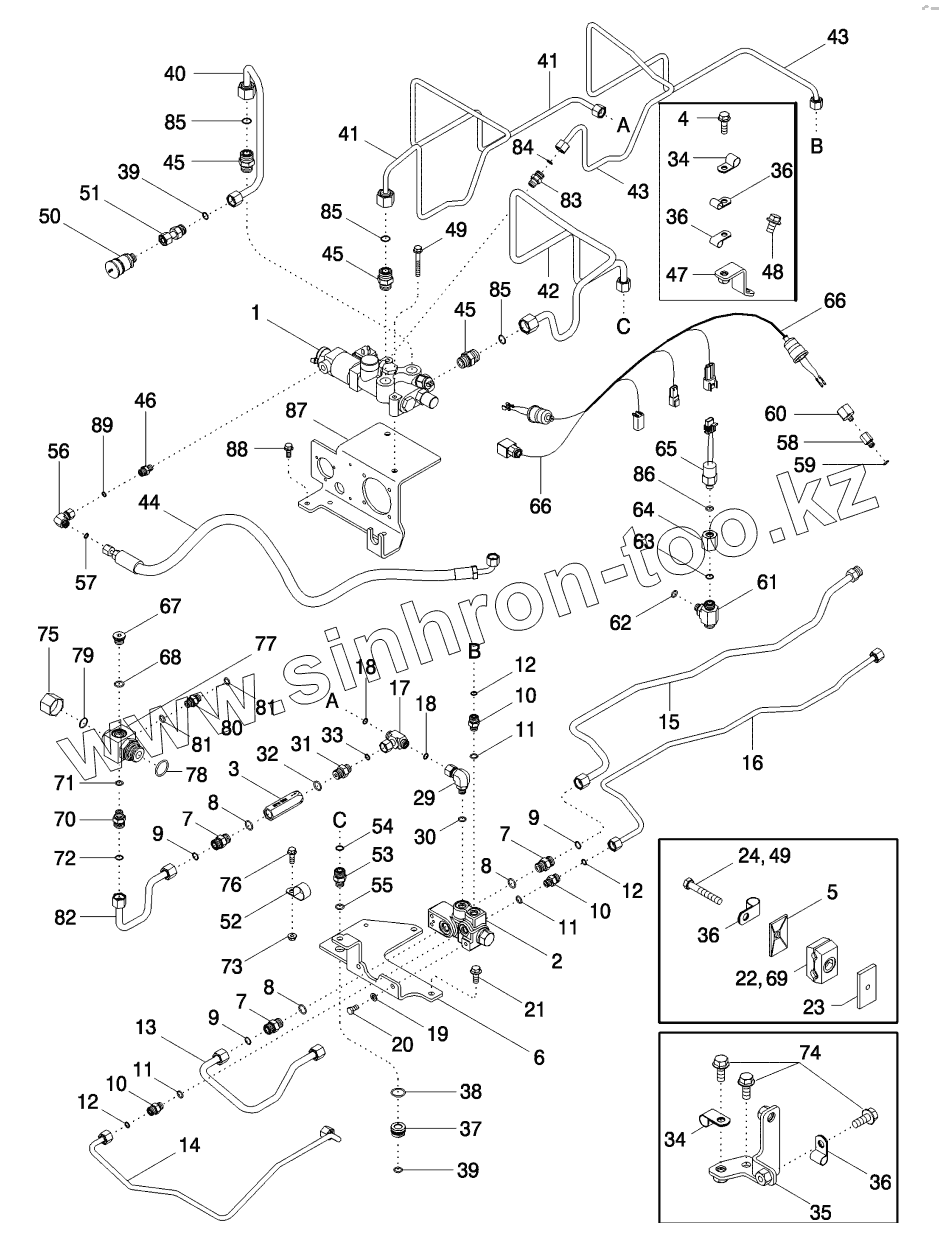

Каталог запасных частей к технике: CASE IH MX-285 Magnum. TRAILER BRAKES - HYDRAULIC, ITALY ONLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
29
30
31
32
33
34
34
35
36
36
36
36
37
38
39
39
40
41
41
42
43
43
44
45
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
85
85
86
87
88
89
Позиция на иллюстрации Заводской номер детали Название детали
1 446347A1 VALVE
2 1533774C2 VALVE
3 1348540C1 VALVE
4 844-8025 BOLT
5 384870A1 PLATE
6 87403709 BRACKET
7 201-102 CONNECTOR
8 237-6008 O-RING
9 238-6014 O-RING
10 201-101 CONNECTOR
11 237-6006 O-RING
12 238-6012 O-RING
13 86985133 TUBE ASSY
14 451058A1 TUBE ASSY
15 433945A1 TUBE ASSY
16 433946A1 TUBE ASSY
17 201-434 TEE
18 238-6012 O-RING
19 895-11008 WASHER
20 614-8016 BOLT
21 844-10025 BOLT
22 363255A1 CLAMP
23 384871A1 PLATE
24 814-8055 BOLT
29 201-322 ELBOW
30 237-6006 O-RING
31 201-106 CONNECTOR
32 237-6008 O-RING
33 238-6012 O-RING
34 515-22127 CLAMP
35 86985131 BRACKET
36 515-2295 CLAMP
37 434093A1 ADAPTER
38 238-5119 O-RING
39 238-6014 O-RING
40 448524A1 TUBE ASSY
41 87403712 TUBE ASSY
42 87403713 TUBE ASSY
43 448527A1 TUBE ASSY
44 86985790 HOSE
45 448548A1 CONNECTOR
46 86985788 CONNECTOR
47 443761A1 BRACKET
48 844-10016 BOLT
49 844-8060 BOLT
50 3131463R91 BREAKER POINTS
51 1975266C1 CONNECTOR
52 515-23286 CLAMP
53 700-169 CONNECTOR
54 238-6014 O-RING
55 637-63133 O-RING
56 201-329 ELBOW
57 238-6011 O-RING
58 87403625 ADAPTER
59 237-6004 O-RING
60 87406506 SWITCH
61 700-443 TEE
62 637-63113 O-RING
63 238-6014 O-RING
64 86989146 ADAPTER
65 87401139 SWITCH
66 87409357 HARNESS
67 221578A1 PLUG
68 637-63153 O-RING
69 410573A1 CLAMP
70 700-154 CONNECTOR
71 637-63113 O-RING
72 238-6014 O-RING
73 825-2408 NUT
74 844-8020 BOLT
75 701-907 CAP
76 844-8025 BOLT
77 87402551 TEE
78 637-64296 O-RING
79 238-6018 O-RING
80 87403003 CONNECTOR
81 637-63113 O-RING
82 87403711 TUBE ASSY
83 87403714 CONNECTOR
84 238-6012 O-RING
85 238-6016 O-RING
86 637-63113 O-RING
87 448529A2 BRACKET
88 844-8020 BOLT
89 238-6011 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
