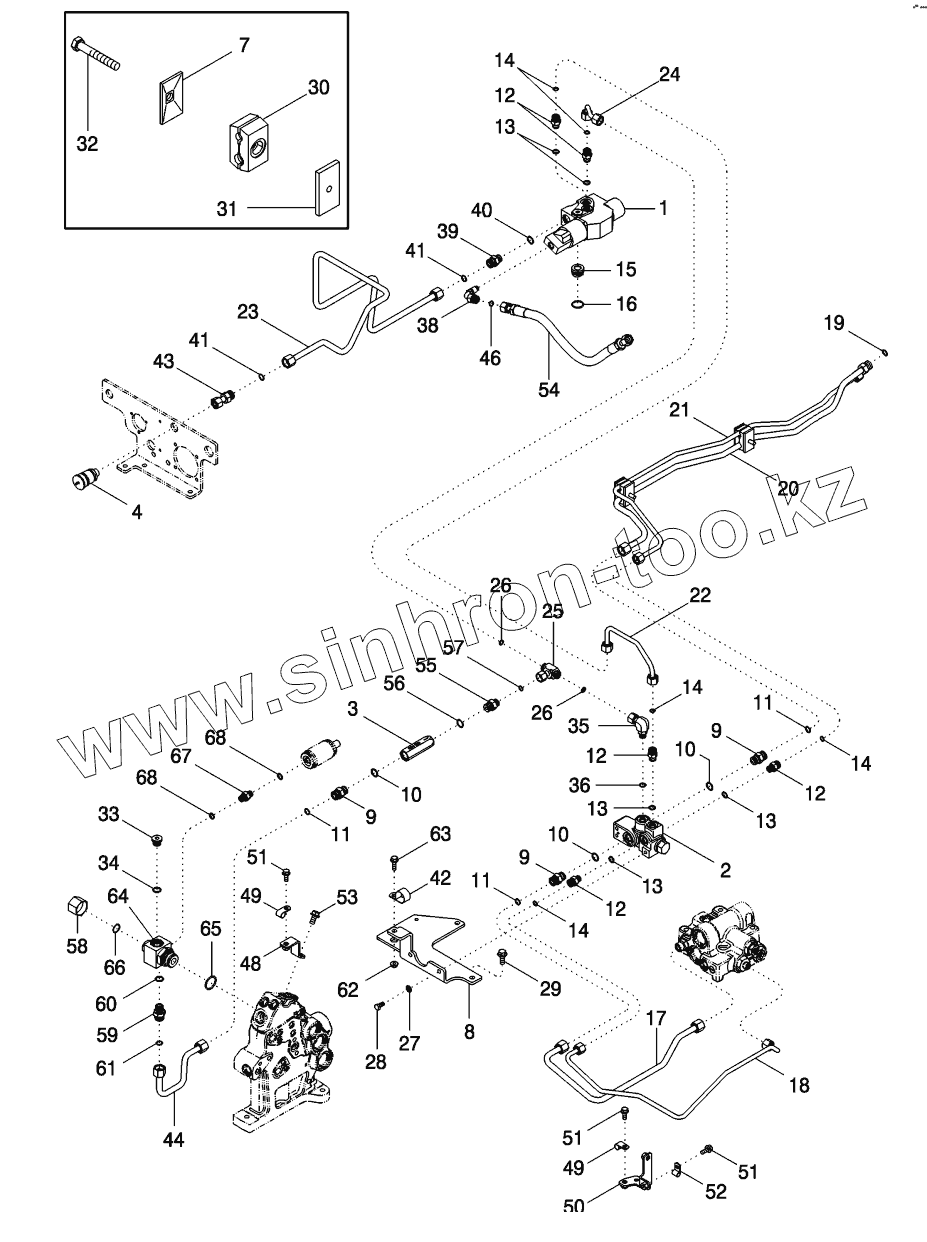

Каталог запасных частей к технике: CASE IH MX-285 Magnum. TRAILER BRAKES - HYDRAULIC, EXCEPT ITALY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
7
8
9
9
9
10
10
10
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
41
42
43
44
48
49
49
50
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
Позиция на иллюстрации Заводской номер детали Название детали
1 86991384 VALVE
2 1533774C2 VALVE
3 1348540C1 VALVE
4 3131463R91 BREAKER POINTS
7 384870A1 PLATE
8 87403709 BRACKET
9 201-102 CONNECTOR
10 237-6008 O-RING
11 238-6014 O-RING
12 201-101 CONNECTOR
13 237-6006 O-RING
14 238-6012 O-RING
15 434093A1 ADAPTER
16 238-5119 O-RING
17 86985133 TUBE ASSY
18 451058A1 TUBE ASSY
19 238-6014 O-RING
20 433945A1 TUBE ASSY
21 433946A1 TUBE ASSY
22 434000A1 TUBE ASSY
23 87410305 TUBE ASSY
24 87403710 TUBE ASSY
25 201-434 TEE
26 237-6012 O-RING
27 895-11008 WASHER
28 614-8016 BOLT
29 844-10025 BOLT
30 363255A1 CLAMP
31 384871A1 PLATE
32 814-8055 BOLT
33 221578A1 PLUG
34 637-63153 O-RING
35 201-322 ELBOW
36 237-6006 O-RING
38 1975290C1 ELBOW
39 1975213C2 ADAPTER
40 637-63153 O-RING
41 238-6014 O-RING
42 515-23286 CLAMP
43 1975266C1 CONNECTOR
44 87403711 TUBE ASSY
48 443761A1 BRACKET
49 515-22127 CLAMP
50 86985131 BRACKET
51 844-8020 BOLT
52 515-2295 CLAMP
53 844-10020 BOLT
54 87403804 HOSE
55 201-106 CONNECTOR
56 237-6008 O-RING
57 238-6012 O-RING
58 701-907 CAP
59 700-102 CONNECTOR
60 637-63153 O-RING
61 238-6014 O-RING
62 825-2408 NUT
63 844-8025 BOLT
64 87402551 TEE
65 637-64296 O-RING
66 238-6018 O-RING
67 87403003 CONNECTOR
68 637-63113 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
