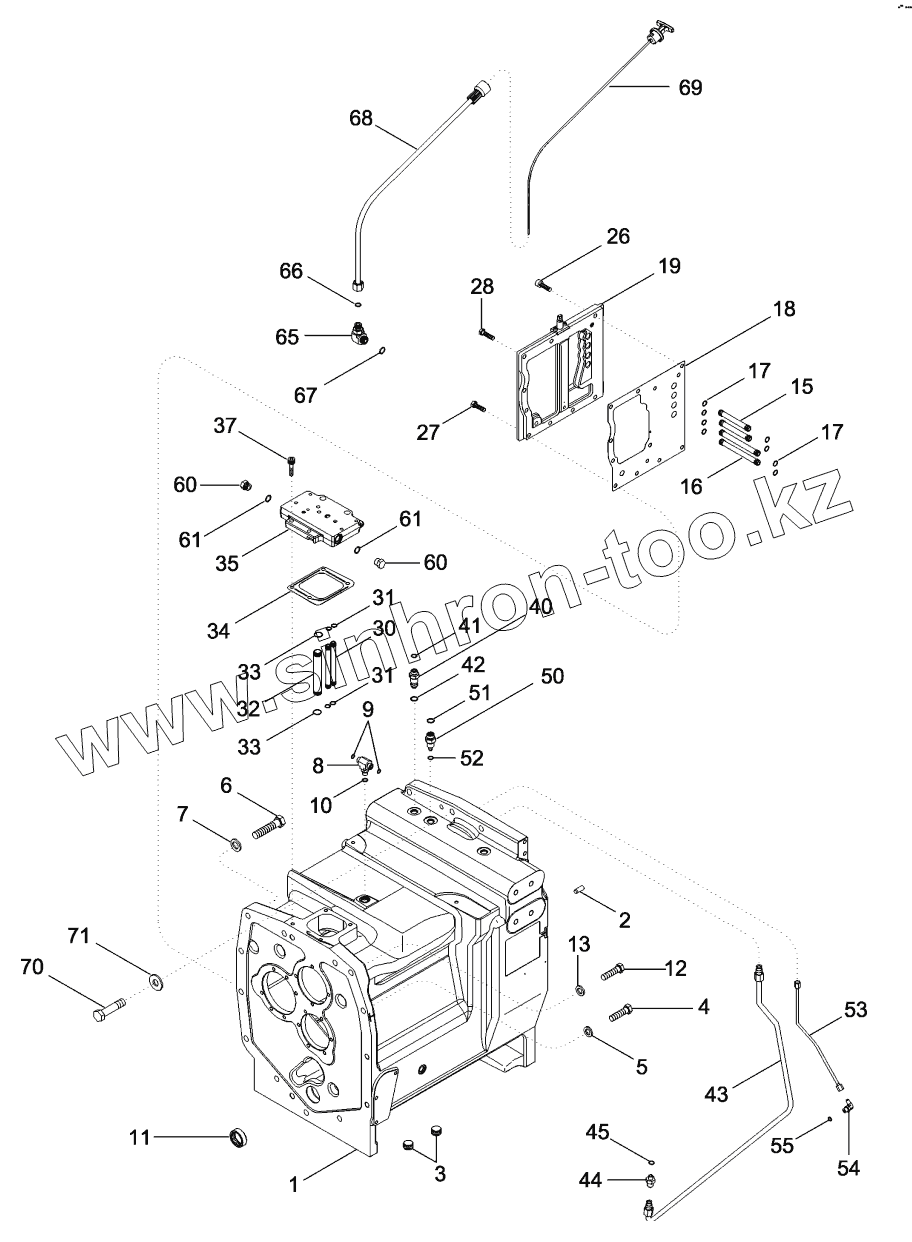

Каталог запасных частей к технике: CASE IH MX-285 Magnum. SPEED TRANSMISSION - HOUSING, TRANSMISSION ASN AJB0355923

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
17
18
19
26
27
28
30
31
31
32
33
33
34
35
37
40
41
42
43
44
45
50
51
52
53
54
55
60
60
61
61
65
66
67
68
69
70
71
Позиция на иллюстрации Заводской номер детали Название детали
1 87429567 HOUSING ASSY
2 837-12030 DOWEL
3 192792A1 PLUG
4 828-16060 BOLT
5 896-11016 WASHER
6 87308873 SCREW
7 896-12016 WASHER
8 201-401 TEE
9 238-6012 O-RING
10 237-6006 O-RING
11 205369R91 BEARING
12 828-16090 BOLT
13 896-12016 WASHER
15 235976A2 TUBE
16 235977A2 TUBE
17 238-5014 O-RING
18 87433655 GASKET
19 87433653 PLATE ASSY
26 861-10030 SCREW
27 628-10035 BOLT
28 614-10040 BOLT
30 235977A2 TUBE
31 238-5014 O-RING
32 300827A1 TUBE
33 238-5019 O-RING
34 87424932 GASKET
35 87444975 PLATE
37 861-10035 SCREW
40 93103C1 UNION
41 238-6012 O-RING
42 237-6008 O-RING
43 256955A2 TUBE
44 218-5351 CONNECTOR
45 237-6006 O-RING
50 93105C1 UNION
51 238-6014 O-RING
52 237-6008 O-RING
53 311670A1 TUBE
54 218-5103 ELBOW
55 237-6004 O-RING
60 214389 PLUG
61 237-6008 O-RING
65 86579691 ELBOW
66 9992298 O-RING
67 86598101 O-RING
68 295149A1 TUBE
69 295316A1 DIPSTICK
70 814-16080 BOLT
71 896-12016 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
