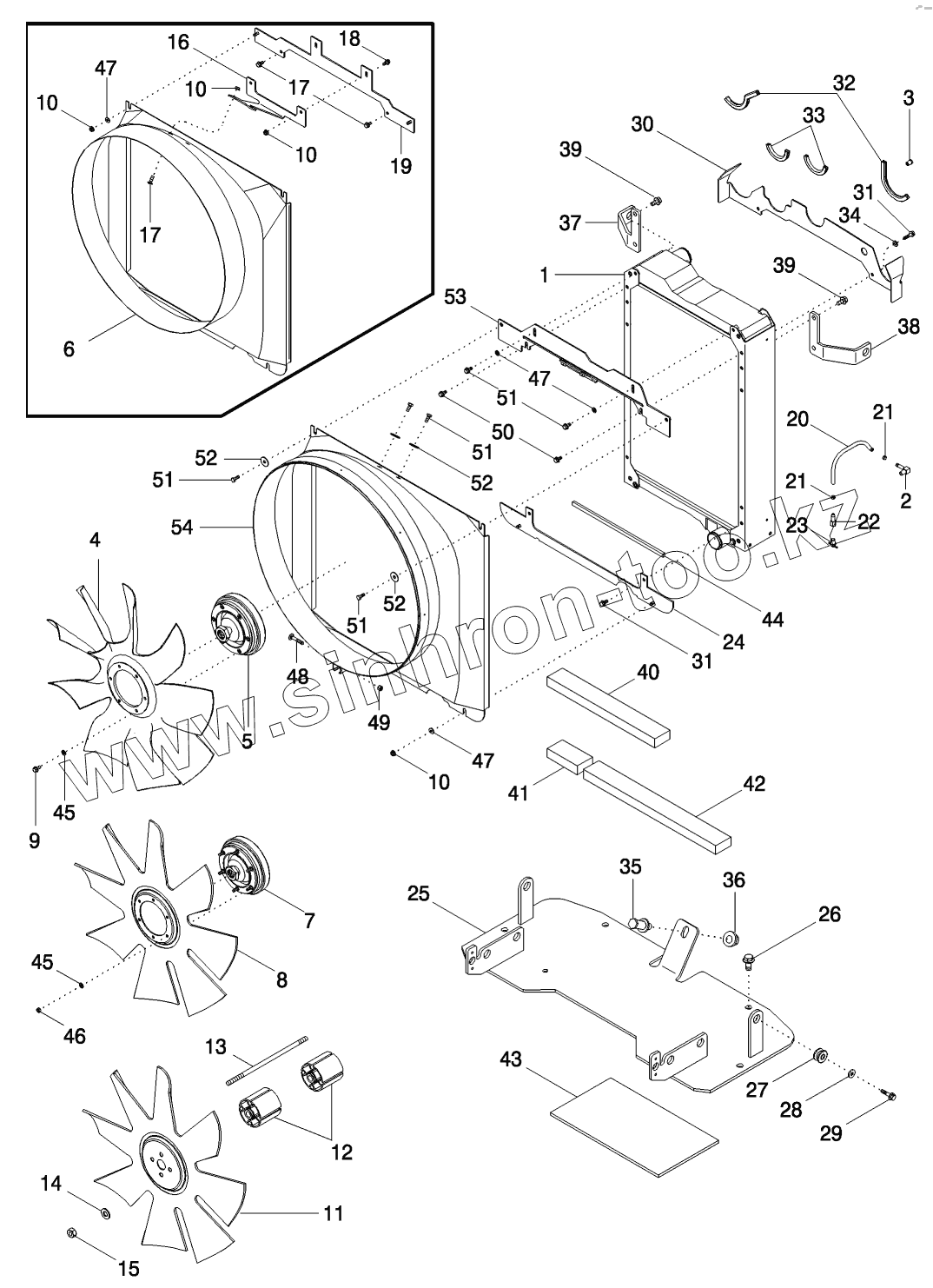

Каталог запасных частей к технике: CASE IH MX-285 Magnum. RADIATOR AND FAN SHROUD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
45
46
47
47
47
48
49
50
51
51
51
51
52
52
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 REF INSTRUCTION
2 217-132 ELBOW
3 86568834 PLUG
4 427509A1 FAN
5 447917A2 DRIVE ASSY
6 NSS NOT SERVICED SEPARATELY
7 447916A1 DRIVE ASSY
8 278432A1 FAN
9 555-1 BOLT
10 825-2408 NUT
11 353083A1 FAN
12 A184546 SPACER
13 360195A3 THREADED ROD
14 895-15010 WASHER
15 829-1410 NUT
16 NSS NOT SERVICED SEPARATELY
17 811-8025 BOLT
18 844-8025 BOLT
19 NSS NOT SERVICED SEPARATELY
20 242065A1 HOSE
21 1348264C1 CLAMP
22 217-180 FITTING
23 217-103 COCK
24 256719A3 SUPPORT
25 255647A5 SUPPORT
26 844-12025 BOLT
27 434177A1 ISOLATOR
28 495-81120 WASHER
29 614-8030 BOLT
30 417375A2 PLATE
31 555-1 BOLT
32 426356A1 LINING
33 417390A1 LINING
34 895-11008 WASHER
35 198575A1 SCREW
36 9804279 NUT
37 255646A1 SUPPORT
38 255645A1 SUPPORT
39 555-1 BOLT
40 296292A1 SEAL
41 296294A1 SEAL
42 296295A1 SEAL
43 429228A1 SEAL
44 357158A2 SEAL
45 496-11034 WASHER
46 829-1408 NUT
47 895-15008 WASHER
48 612-4 BOLT
49 832-10408 NUT
50 555-1 BOLT
51 614-8020 BOLT
52 495-81140 WASHER
53 87413766 BRACKET
54 87415556I SHROUD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
