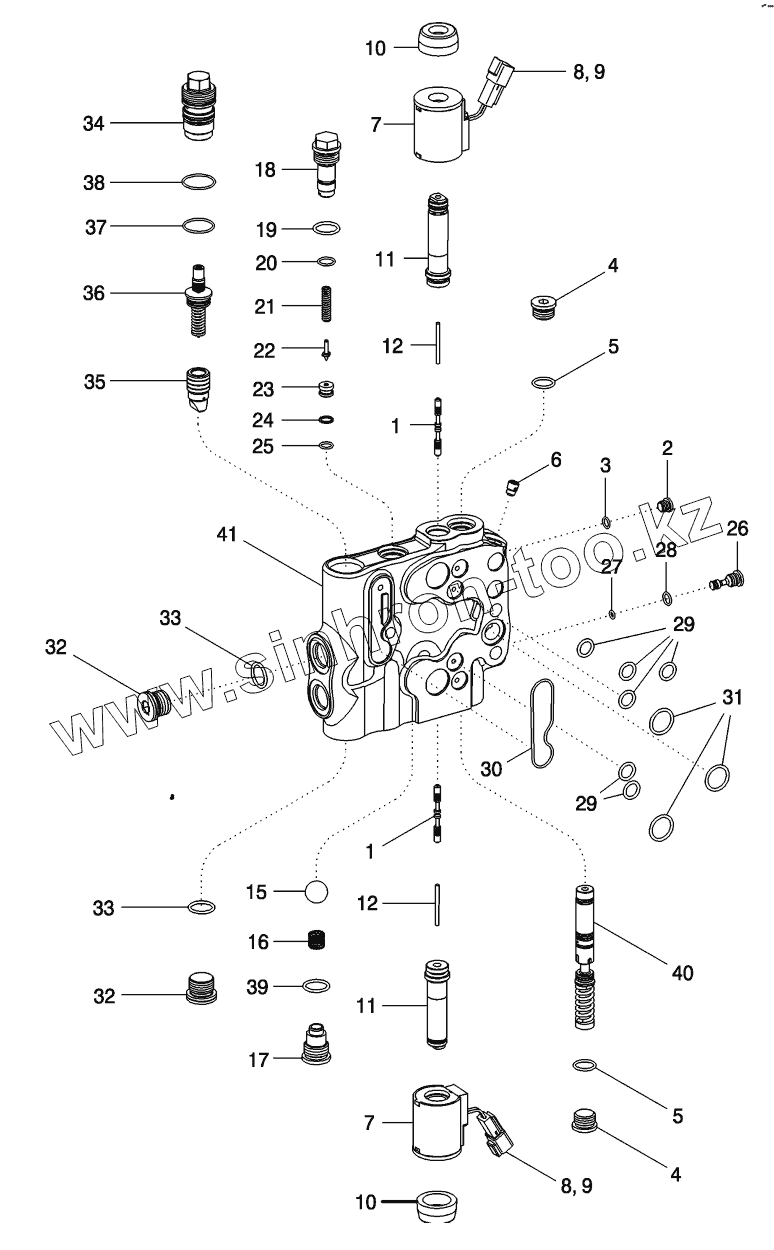

Каталог запасных частей к технике: CASE IH MX-285 Magnum. HITCH VALVE ASSEMBLY - BSN AJB0362561

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

7

7

8

8

9

9

10

10

11

11

12

12

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

32

33

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
412509A3	412509A3		VALVE
373757A1	373757A1		KIT
87430152	87430152		KIT
243256A1	243256A1		KIT
373756A1	373756A1		KIT
87423671	87423671		KIT
243254A1	243254A1		KIT
412509A2	412509A2		VALVE
412509A4	412509A4		VALVE
1	188104A1		SPOOL
2	86529630		PLUG
3	237-6003		O-RING
4	71100209		PLUG
5	237-6008		O-RING
6	373758A1		VALVE
7	188105A1		SOLENOID
8	225318C1		ELEC CONNECTOR
9	225315C1		ELEC CONNECTOR
10	188106A1		NUT
11	188117A1		TUBE
12	188116A1		PIN
15	511-10200		BALL
16	188114A1		SPRING
16	NSS		NOT SERVICED SEPARATELY
17	NSS		NOT SERVICED SEPARATELY
17	373760A1		PLUG
18	NSS		NOT SERVICED SEPARATELY
19	237-6010		O-RING
20	238-5014		O-RING
21	NSS		NOT SERVICED SEPARATELY
22	NSS		NOT SERVICED SEPARATELY
23	NSS		NOT SERVICED SEPARATELY
24	NSS		NOT SERVICED SEPARATELY
25	238-6011		O-RING
26	373761A1		PLUG
27	238-6008		O-RING
28	237-6004		O-RING
29	238-6112		O-RING
30	238-5142		O-RING
31	238-6117		O-RING
32	221579A1		PLUG
33	637-63193		O-RING
34	NSS		NOT SERVICED SEPARATELY
35	NSS		NOT SERVICED SEPARATELY
36	NSS		NOT SERVICED SEPARATELY
37	238-5022		O-RING
38	238-5023		O-RING
39	237-6010		O-RING
40	NSS		NOT SERVICED SEPARATELY
41	NSS		NOT SERVICED SEPARATELY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
