Каталог запасных частей к технике: CASE IH MX-285 Magnum. HARNESS - ENGINE, MX255 AND MX285

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

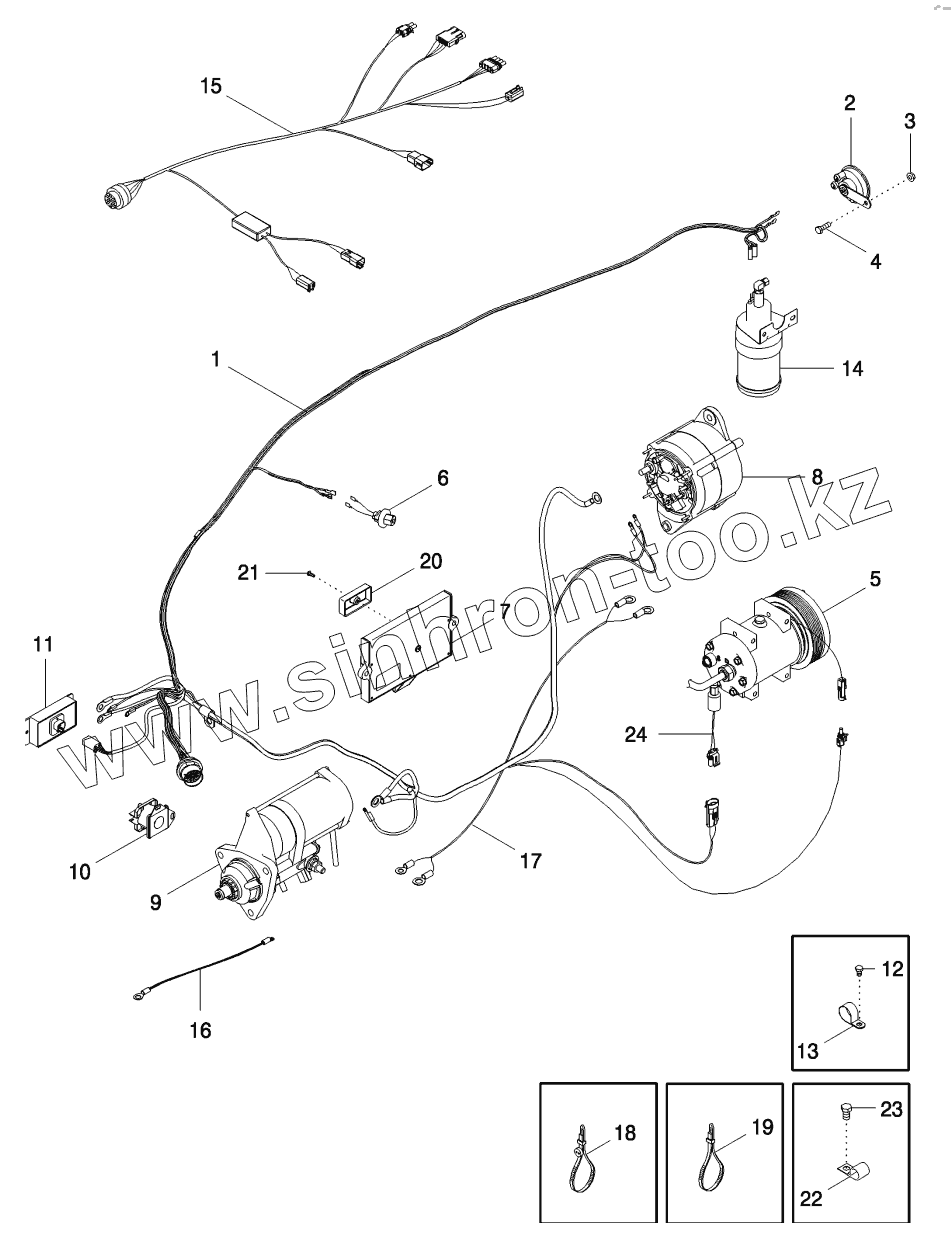

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87452521		HARNESS
1	87403845		HARNESS
2	87049215		HORN
3	825-5148		NUT
4	614-8025		BOLT
5	REF		INSTRUCTION
6	79081900		SWITCH
7	REF		INSTRUCTION
8	REF		INSTRUCTION
8	REF		INSTRUCTION
9	REF		INSTRUCTION
10	REF		INSTRUCTION
11	REF		INSTRUCTION
12	515-23317		CLAMP
13	336199		BOLT
14	REF		INSTRUCTION
15	86983667		HARNESS
15	86983667		HARNESS
15	87414567		HARNESS
15	87414567		HARNESS
16	86985347		HARNESS
17	86983670		HARNESS
17	87452818		HARNESS
18	87403339		STRAP
19	L18337		STRAP
20	279267A1		PLUG
21	490-1108		SCREW
22	229354A1		CLAMP
23	615-12020		BOLT
24	284273A2		SWITCH

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
