Каталог запасных частей к технике: CASE IH MX-285 Magnum. BRAKES - HYDRAULIC SYSTEM, WITHOUT TRAILER BRAKES

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

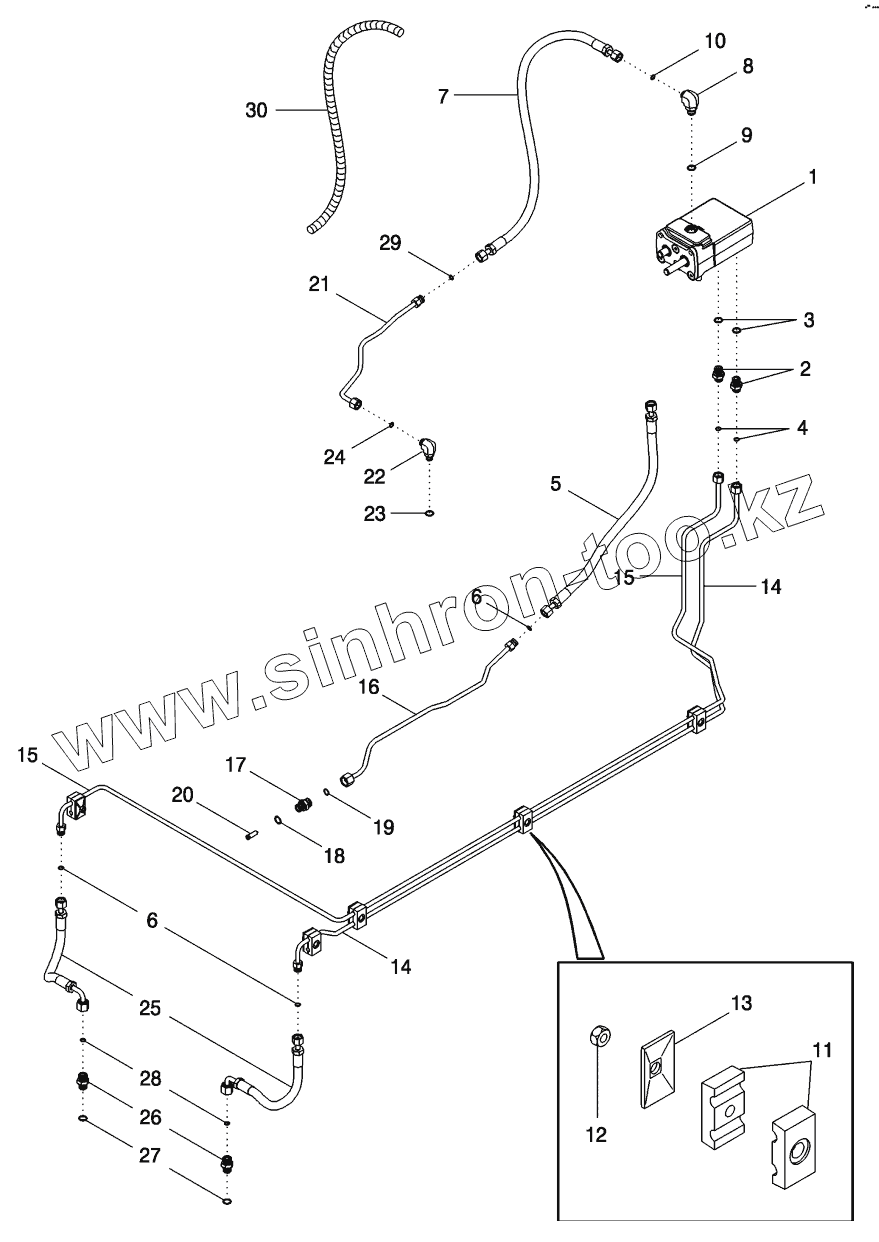

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87731065		VALVE
2	700-106		CONNECTOR
3	637-63153		O-RING
4	238-6012		O-RING
5	87404717		HOSE ASSY
6	238-6012		O-RING
7	400692A1		HOSE
7	87432131		HOSE
8	700-345		ELBOW
8	86579691		ELBOW
9	86598101		O-RING
10	9992298		O-RING
10	238-6014		O-RING
11	1546024C1		CLAMP
12	829-1408		NUT
13	384870A1		PLATE
14	436382A1		TUBE ASSY
15	436383A1		TUBE ASSY
16	433588A1		TUBE ASSY
17	700-102		CONNECTOR
18	637-63153		O-RING
19	238-6014		O-RING
20	326965A1		SCREEN
21	387024A1		TUBE ASSY
21	87432130		TUBE ASSY
21	87440347		TUBE
22	201-304		ELBOW
22	87432129		ELBOW
22	700-305		ELBOW
23	237-6006		O-RING
24	238-6014		O-RING
24	238-6012		O-RING
25	86985588		HOSE
26	700-102		CONNECTOR
27	637-63153		O-RING
28	238-6014		O-RING
29	238-6012		O-RING
29	238-6014		O-RING
30	384834A1		CONDUIT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
