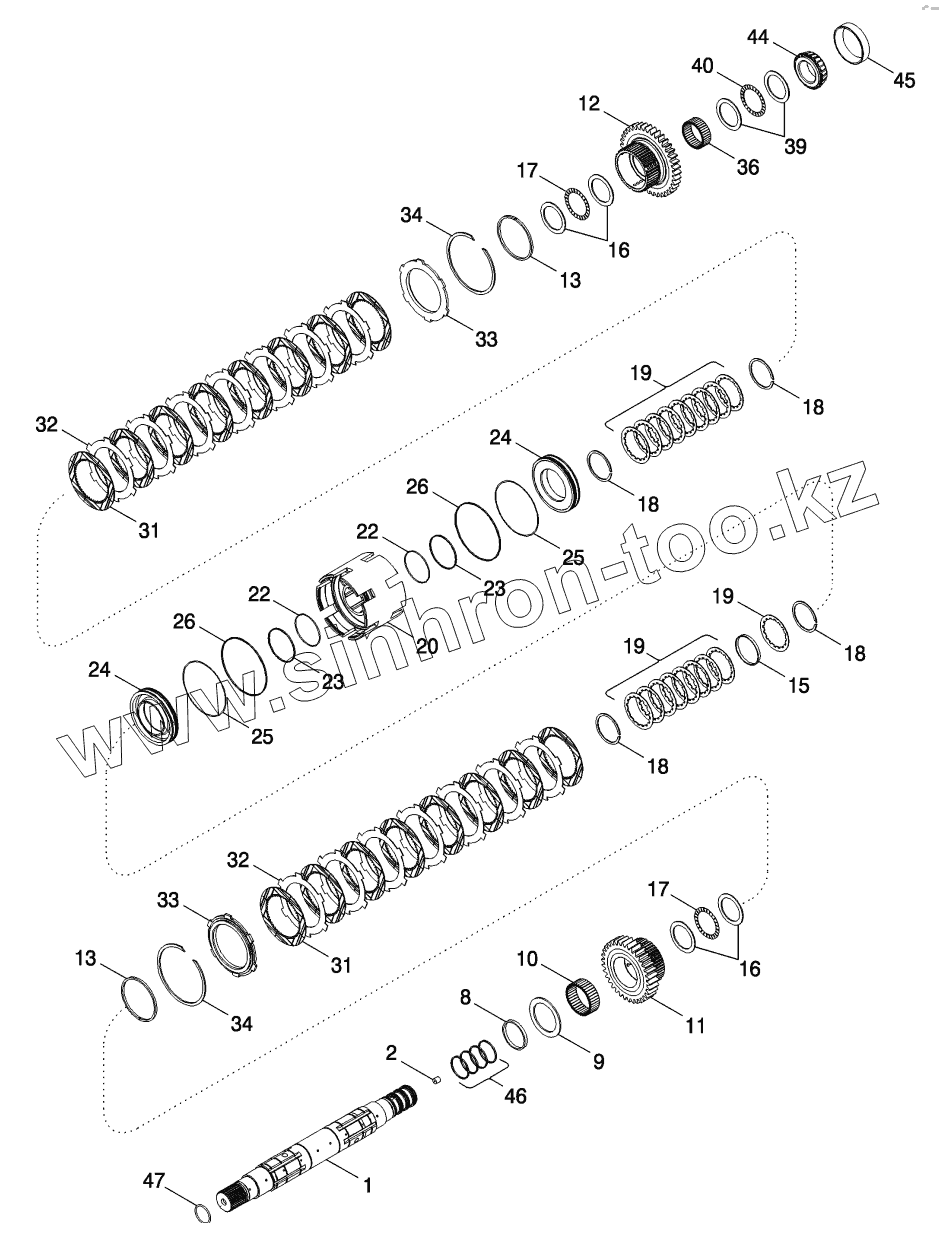

Каталог запасных частей к технике: CASE IH MX-255 Magnum. SPEED TRANSMISSION - OUTPUT SHAFT FRONT CLUTCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
8
9
10
11
12
13
13
15
16
16
17
17
18
18
18
18
19
19
19
20
22
22
23
23
24
24
25
25
26
26
31
31
32
32
33
33
34
34
36
39
40
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 87328867 SHAFT
2 187516A1 PLUG
8 1286040C2 RING
9 1997888C1 WASHER
10 1286016C1 BEARING
11 1285985C1 GEAR
12 1285987C1 PINION
13 1286052C1 RING
15 87434656 RING
16 1286043C1 WASHER
17 572182R1 BEARING
18 101-11250 RING
19 87425389 SPRING
20 86987594 CARRIER
22 1286081C1 O-RING
23 1286076C1 RING
24 86987597 PISTON
25 1286083C1 O-RING
26 1286079C1 RING
31 86990276 DISC
32 92934C2 DISC
33 1342645C3 DISC
34 1285996C1 RING
36 80907C1 BEARING
39 1286042C1 WASHER
40 87012543 BEARING
44 219530H1 BEARING
45 614052 CUP
46 1286024C1 RING
47 238-5223 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
