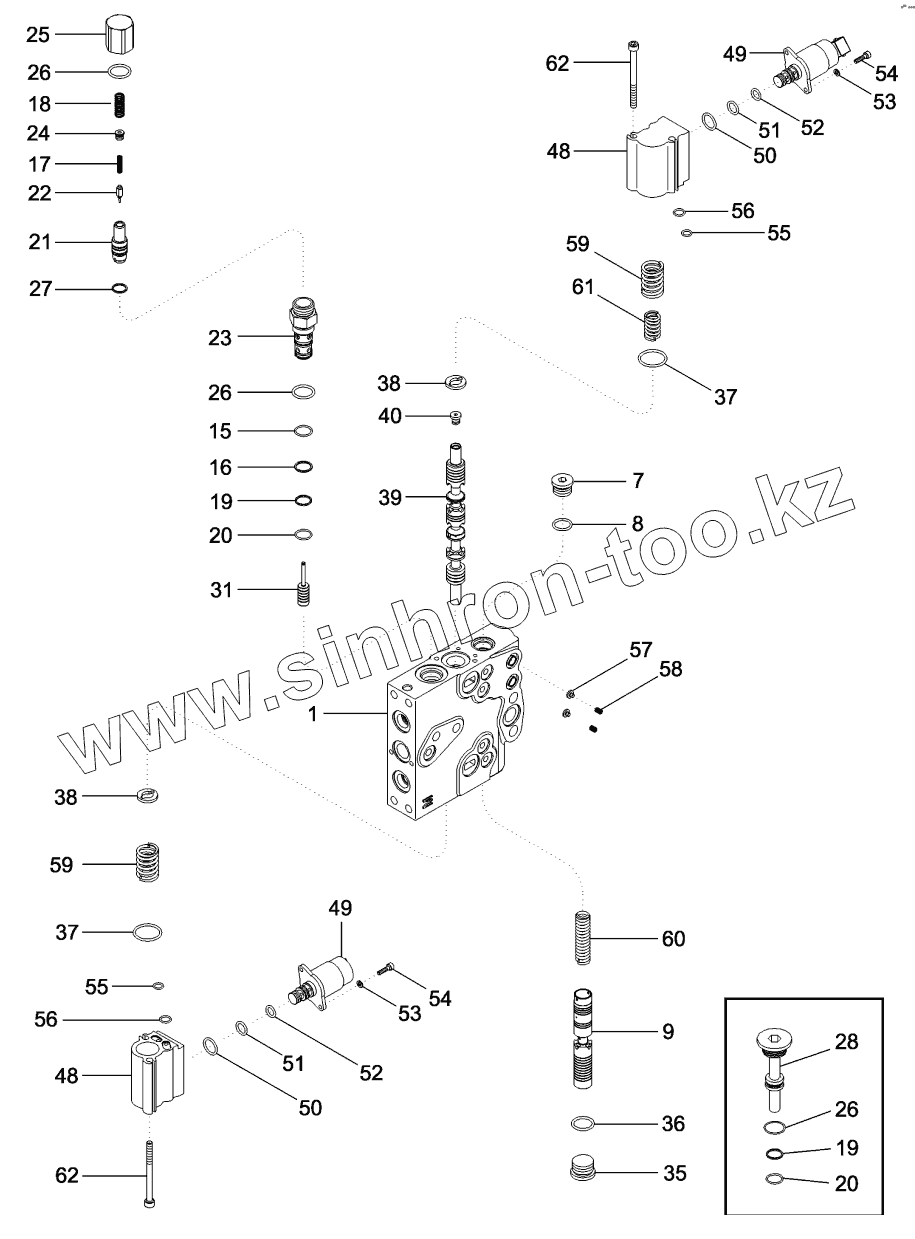

Каталог запасных частей к технике: CASE IH MX-255 Magnum. REMOTE HYDRAULIC CONTROL VALVE, ASN AJB363596

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
7
8
9
15
16
17
18
19
19
20
20
21
22
23
24
25
26
26
26
27
28
31
35
36
37
37
38
38
39
40
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
59
59
60
61
62
62
Позиция на иллюстрации Заводской номер детали Название детали
87384975 87384975 VALVE
87416820 87416820 SPOOL
87354470 87354470 VALVE
372228A1 372228A1 SEAL
87648631 87648631 POPPET
87384974 87384974 VALVE
278550A2 278550A2 VALVE
87384976 87384976 VALVE
87384974 87384974 VALVE
1 NSS NOT SERVICED SEPARATELY
7 86590562 PLUG
8 86598101 O-RING
9 446403A1 SPOOL
15 238-6016 O-RING
16 G103862 RING
17 NSS NOT SERVICED SEPARATELY
18 NSS NOT SERVICED SEPARATELY
19 G108723 RING
20 238-6015 O-RING
21 NSS NOT SERVICED SEPARATELY
22 NSS NOT SERVICED SEPARATELY
23 NSS NOT SERVICED SEPARATELY
24 NSS NOT SERVICED SEPARATELY
25 NSS NOT SERVICED SEPARATELY
26 237-6010 O-RING
27 G108727 BACK-UP RING
28 284165A1 PLUG
31 87546296 PISTON
35 86625138 PLUG
36 86639044 O-RING
37 238-5120 O-RING
38 436518A1 WASHER
39 NSS NOT SERVICED SEPARATELY
40 86632547 PLUG
48 NSS NOT SERVICED SEPARATELY
49 87354468 VALVE
50 319721A1 O-RING
51 319722A1 O-RING
52 319723A1 O-RING
53 892-11004 WASHER
54 864-4016 SCREW
55 238-5011 O-RING
56 238-5012 O-RING
57 87648607 PLUG
58 87648596 SPRING
59 87706278 SPRING
60 436854A1 SPRING
61 87336153 SPRING
62 864-6075 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
