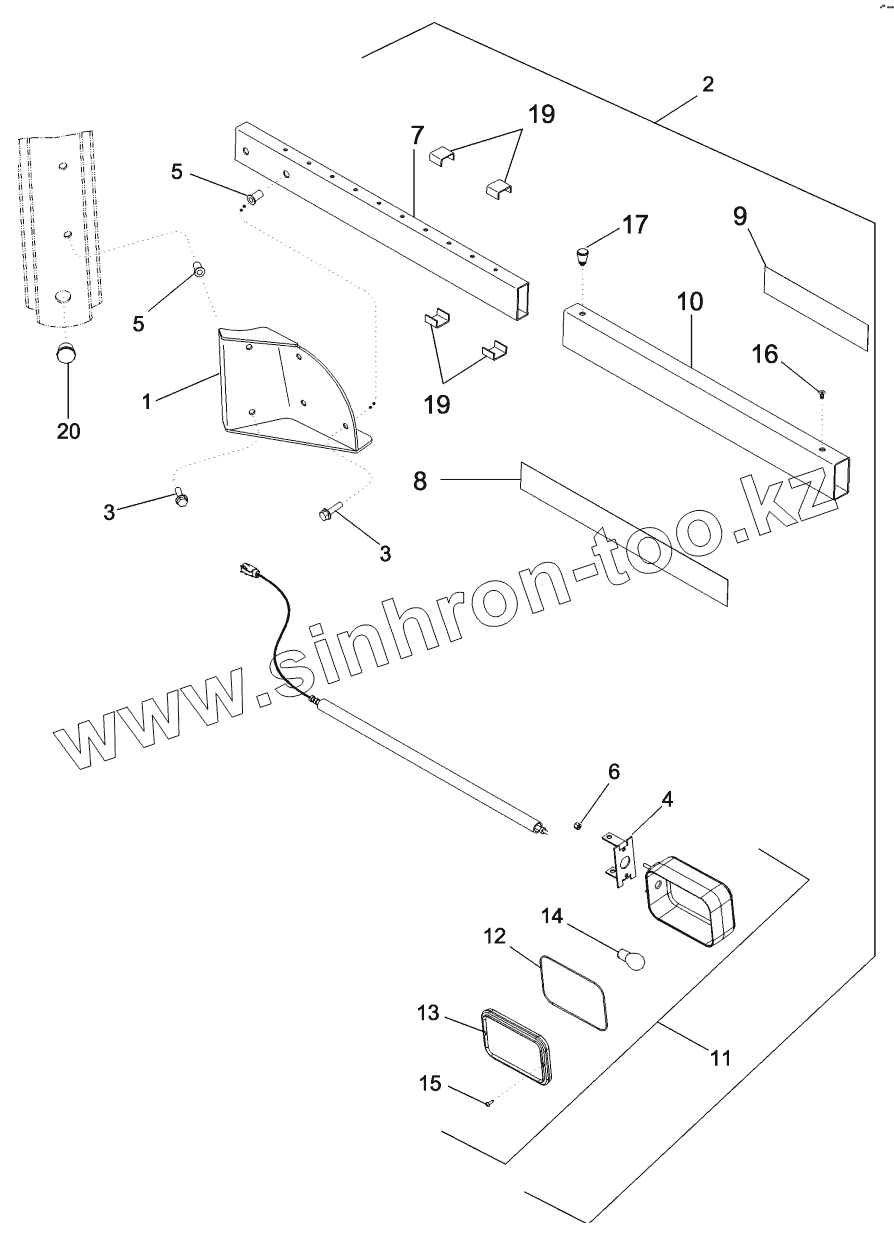

Каталог запасных частей к технике: CASE IH MX-255 Magnum. LAMPS - WIDE TRANSPORT, ADJUSTABLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 87451777 BRACKET
1 87451776 BRACKET
2 87451775 ARM ASSY
2 87452251 ARM ASSY
3 514-636 BOLT
4 362496A1 BRACKET
5 P35448 RIVET
6 832-10405 NUT
7 87444299 TUBE
8 297221A1 DECAL
9 297223A1 DECAL
10 87444300 TUBE
11 87444301 LIGHT ASSY
12 233561A1 O-RING
13 232212A1 LENS
14 A41264 BULB
15 NSS NOT SERVICED SEPARATELY
16 569-3 SCREW
17 400039A1 KNOB
19 321663A1 PAD
20 128209A1 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
