Каталог запасных частей к технике: CASE IH MX-255 Magnum. ISO 11783 HARNESS AND MONITOR

Тип техники

Марка

Модель

Схема

1

1

2

3

4

6

6

6

7

8

9

10

11

12

13

13

14

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

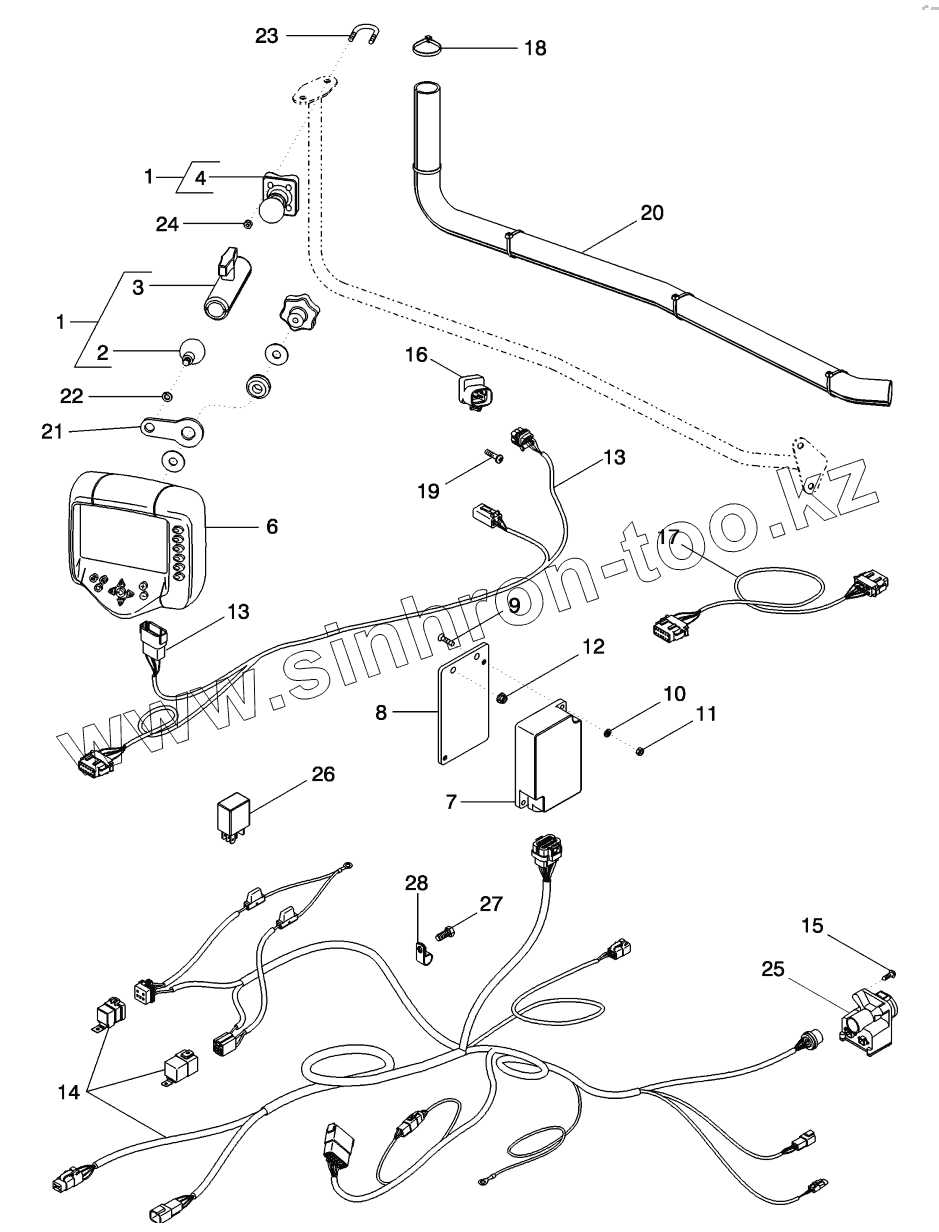

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87433368		HOLDER
2	87432348		RAM BOTTOM
3	408863A1		RAM BOTTOM
4	408865A1		RAM FOOT
6	87517735		MONITOR
6	87618697		87618697
6	84454198		MONITOR
7	86989612		MODULE
8	87406980		PLATE
9	843-2625		SCREW
10	892-11006		WASHER
11	829-1406		NUT
12	825-2406		NUT
13	87418143		HARNESS
13	87695463		HARNESS
14	87313259		HARNESS
14	87695465		HARNESS
15	780-14625		SCREW
16	87601142		TERMINAL
17	87435691		HARNESS
17	87544769		HARNESS
18	L11541		CABLE TIE
19	760-14416		SCREW
20	87435704		CONDUIT
21	87313872		BRACKET
22	140045		WASHER
23	86632541		U-BOLT
24	425-104		NUT
25	87418273		CONNECTOR
26	87414866		RELAY
27	854-10020		BOLT
28	87313355		CLAMP
30	811-6025		BOLT
31	811-6020		BOLT
